Verificación manual: PN/90B-03200

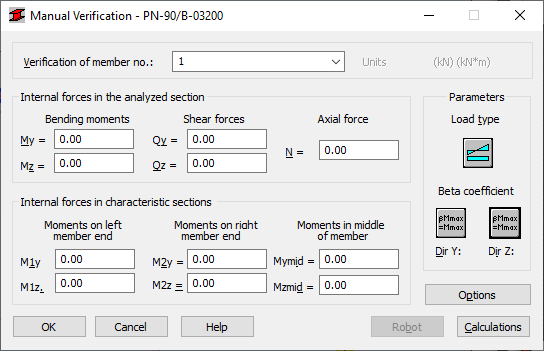

El cuadro de diálogo Verificación manual proporciona la verificación de las barras de acero con respecto a los valores de fuerza definidos según la norma de acero polaca PN 90/B-03200. Para acceder a la opción, haga clic en Dimensionamiento Dimensionamiento - barras de acero - Opciones Verificación. Se abre el cuadro de diálogo siguiente:

Para ejecutar la verificación de las barras de acero en función de los valores de esfuerzos internos predefinidos, realice lo siguiente:

  1. Introduzca el número de la barra en el cuadro Verificación de la barra n.°.
  2. Introduzca los valores de los esfuerzos internos correspondientes en el campo Esfuerzos internos en la sección analizada.

    Las unidades correspondientes se muestran en la esquina superior derecha del cuadro de diálogo.

  3. Introduzca los valores de los esfuerzos internos adicionales necesarios para los cálculos normativos en el campo de Momentos en las secciones características.

    Las unidades correspondientes se muestran en la esquina superior derecha del cuadro de diálogo.

  4. En el campoParámetros, seleccione un Tipo de carga aplicado a la barra verificada en la dirección del eje Y o Z.

    Una vez que se hace clic en el icono, se abre un cuadro de diálogo para la definición del tipo de carga.

  5. En el campo Coeficiente Beta, defina el valor del coeficiente.
  6. Haga clic en el botón Opciones para seleccionar las Opciones de cálculo.
  7. Haga clic en el botón Cálculos.
