Cálculos adicionales para vigas de hormigón armado para el anexo francés NF EN 1992-1-1 / NA:2016

Consulte los cálculos adicionales para los apoyos de viga mediante el método de puntal y tirante según el anexo francés NF EN 1992-1-1 / NA:2016.

Hipótesis:

• Esta función solo está disponible para las vigas en el módulo de armadura proporcionado.
• Se basa en NF EN 1992-1-1/NA:2016.
• Los cálculos se aplican al párrafo 9.2.1.4(2) y a las fórmulas (9.101NF), (9.102NF), (9.103NF), (9.104NF) y 9.2.1.5 (9.105NF).
• Dentro de este módulo, se comprueban las tensiones de compresión en diagonales y se calcula la armadura necesaria para transportar cargas de tracción en la parte inferior de la viga.
• En caso de que se supere la tensión de compresión máxima en diagonales, se diseña una armadura adicional. Esta solución permite el transporte de cargas adicionales. Aumenta el valor máximo de la tensión de compresión que pueden soportar las diagonales, pero cambia la geometría de estos elementos.
• La dimensión z, basada en 6.2.3(1), es igual a 0.9*d (z=0.9*d).

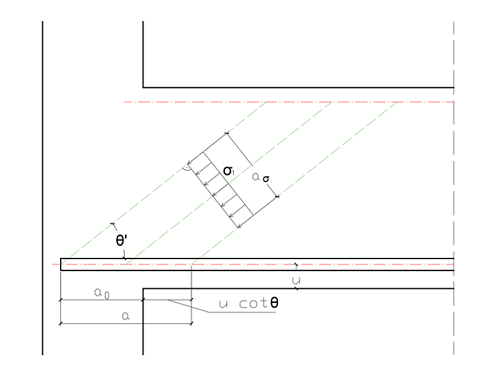

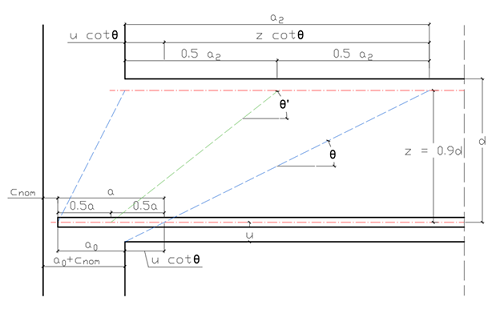

Algoritmo basado en imágenes (9.102NF), (9.101NF) de NF EN 1992-1-1/NA:2016, párrafo 9.2.1.4 (2):

Nota de resultado de viga

1. En Proyecto: Edificio, haga clic en (Armadura proporcionada de elementos RC).
2. En la ficha Viga - nota de cálculo, puede comprobar las fórmulas utilizadas en estos módulos. Además, para cada apoyo, aquí se muestran los resultados intermedios.



Descripción de las variables:

V_Ed: el esfuerzo cortante cercano al apoyo.

a_σ: la anchura de las diagonales.

a: longitud de la base de la diagonal (observe la imagen anterior).

σ_Rd.max: la resistencia de cálculo de una diagonal de hormigón.

σ_Ed = σ₁: el valor de la tensión de compresión en la diagonal.

F_cEd: el esfuerzo de compresión soportado por la diagonal de hormigón.

F_tEd: el esfuerzo de tracción soportado por el acero.

Δ A_s.req: armadura teórica adicional.

A_s.prov: armadura real total.

A_s.prov ≥ Δ A_s.req

Para visualizar armaduras adicionales en la figura, abra la ficha Viga - diagramas, debajo del conjunto de tablas Pasar en: armadura.

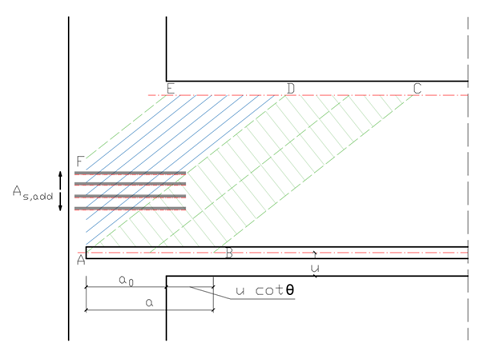

Se intentará crear una diagonal adicional por encima del saliente si se supera la tensión de compresión máxima en las diagonales principales (marcadas en la imagen como A-B-C-D).

Para construir este elemento, es necesario diseñar una armadura horizontal adicional. Su objetivo principal es soportar las cargas de tracción.

El ángulo de la nueva diagonal de compresión se marca como θ' y su dimensión máxima se determina mediante la distancia entre los puntos D y E.

Si se supera la resistencia de cálculo de una diagonal de hormigón principal, se presupone que este elemento mantiene la fuerza máxima aceptable y que las cargas adicionales las soporta la diagonal recién creada.

Su geometría debe cumplir estos dos requisitos:

1. Debe permitir la disposición de las armaduras horizontales adicionales.
2. El valor de la tensión global en la nueva diagonal debe ser inferior al máximo.

Hipótesis adicional: la dimensión mínima de la diagonal debe ser igual o mayor que 5 cm.
