Armadura de pilares, iniciada desde Autodesk® Revit®.
Entre los parámetros de la geometría de la sección, se incluyen los siguientes:
- Parámetros de identificación (familia y tipo) de un pilar cargado desde un modelo de Revit.
- Dimensiones de los pilares de la sección transversal y la altura de los pilares.
- Posición del pilar, incluido el número de pilares, posición del pilar en la estructura (nivel, excentricidades).
Si la opción Guardar datos sin generar armaduras está desactivada, las barras de armadura se generan y se muestran en Autodesk® Revit®. Si se selecciona esta opción, se generan los datos de armadura (y se pueden utilizar después de reiniciar la extensión), pero no se pueden mostrar barras de armadura en Autodesk® Revit®.

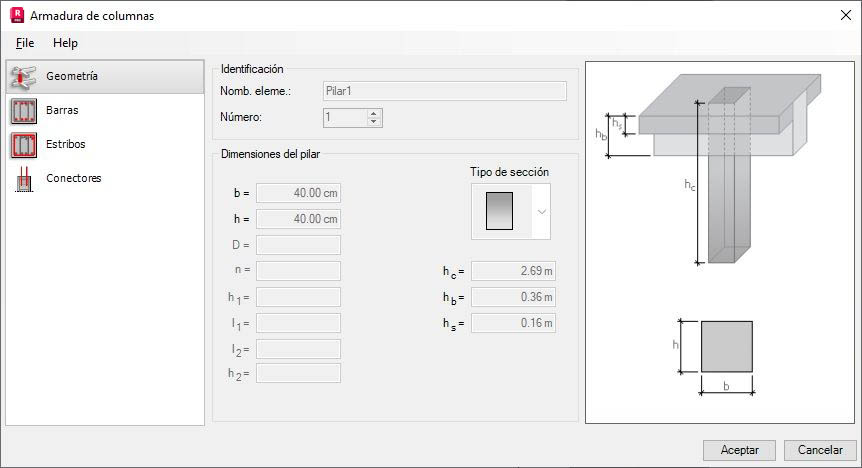

Armadura de pilares, iniciada desde Autodesk Robot Structural Analysis.
Parámetros de la geometría de la sección:
- Nombre de un elemento de estructura de hormigón armado (pilar).
- Número de pilares.
- Dimensiones del pilar: dimensiones de la sección transversal y la altura del pilar.
Se genera la armadura para las siguientes formas de pilar:
Sección rectangular
Sección redonda
Sección en L
Sección en T
Se pueden definir otros tipos de secciones de pilar (por ejemplo, sección en Z, sección semicircular, etc.). No obstante, la armadura de pilar no se genera para estos tipos de sección.
