Esta opción permite definir las distancias entre las secciones transversales de las barras protegidas contra la torsión, es decir, la longitud de pandeo lateral de las vigas. Para acceder a esta opción, haga clic en Ala superior o Ala inferior en el campo Parámetros de pandeo lateral del cuadro de diálogo Definición de la barra - parámetros.

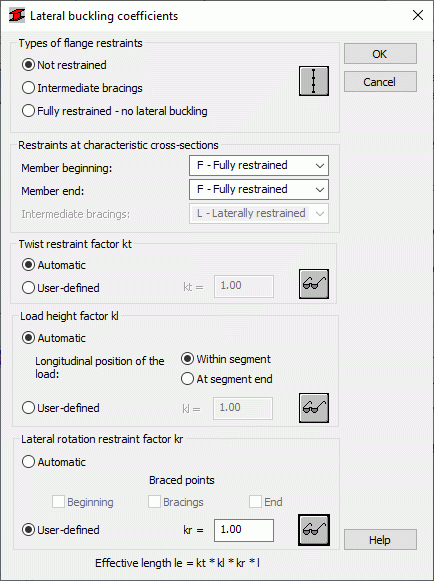

Se pueden definir los siguientes parámetros en este cuadro de diálogo:
- Campo Modo de protección del ala
- No protegido: después de seleccionar esta opción, la barra no se protege en su longitud contra el pandeo lateral. En los cálculos se utiliza una longitud teórica completa.
- Arriostramientos intermedios: después de seleccionar esta opción, se pueden definir posiciones de arriostramientos intermedios. Haga clic en este icono para abrir el cuadro de diálogo Arriostramientos intermedios.
- Protección completa - sin pandeo lateral: después de seleccionar esta opción, no se puede acceder a ninguna opción de este cuadro de diálogo.
- Campo Empotrado de las secciones características
Las listas de selección (para el inicio y el extremo de la barra y para los arriostramientos intermedios) de este campo permiten definir un tipo de empotrado en estos puntos característicos. En función de los valores seleccionados, Robot determina los valores de los coeficientes kr, kl y kt siguiendo las recomendaciones de las tablas 5.6.3.(1), 5.6.3.(2) y 5.6.3.(3) de la norma.
- Campo Coeficiente de protección en torsión kt
Durante los cálculos, Robot calcula automáticamente el valor del coeficiente kt en función de los tipos de empotrados definidos en los extremos de la barra y la información sobre la sección. También puede definir este coeficiente manualmente tras seleccionar la opción Usuario. Seleccione el icono ubicado junto a esta opción para abrir una ventana con la tabla 5.6.3.(1) de la norma.
- Campo Coeficiente de nivel de carga kl
Durante los cálculos, Robot calcula automáticamente el valor del coeficiente kl en función de los tipos de empotrados definidos en los extremos de la barra, la información sobre la altura de la carga (en el centro de flexión o en la pestaña superior) y la posición de la carga longitudinal. También puede definir este coeficiente manualmente tras seleccionar la opción Usuario. Seleccione el icono ubicado junto a esta opción para abrir una ventana con la tabla 5.6.3.(2) de la norma.
- Coeficiente de protección flexo-torsora kr
Durante los cálculos, Robot calcula automáticamente el valor del coeficiente kr en función de los tipos de empotrados definidos en los extremos de la barra y la información sobre la sección. También puede definir este coeficiente manualmente tras seleccionar la opción Usuario. Seleccione el icono ubicado junto a esta opción para abrir una ventana con la tabla 5.6.3.(3) de la norma.
