Para la norma EC3 (ENV 1993-1-:1992), la deflexión inicial se calcula a partir de la siguiente fórmula:

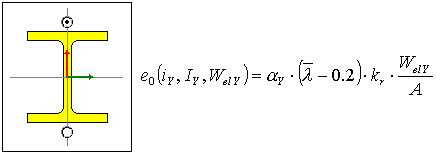

Cálculo de la flecha en el eje Z (pandeo - eje Y-Y):

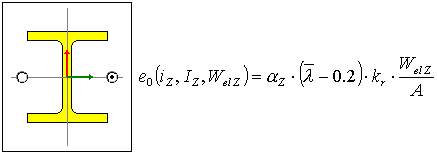

Cálculo de la flecha en el eje Y (pandeo - eje Z-Z):
Donde:
A: área de sección transversal (A = SX)
a: tablas 5.5.3 y 5.5.1 del Eurocódigo 3

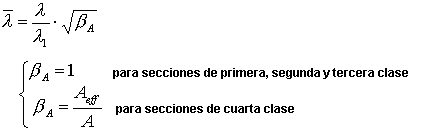

: esbeltez reducida, fórmula 5.5.1.2 (5.46) del Eurocódigo
Debido a la complejidad de los cálculos, se presupone lo siguiente:
Re [Pa]: límite de elasticidad de un material
l = l / i
Donde:
l = L * coeficiente de longitud de pandeo
L: longitud de la barra
tabla 5.5.1
ks se indica en la tabla 5.5.1 en dependencia de gM1; los valores especificados en esta tabla para gM1 = 1.1 siempre se utilizan en los cálculos:
- Curva de pandeo a: ks = 0.23
- Curva de pandeo b: ks = 0.15
- Curva de pandeo c: ks = 0.11
- Curva de pandeo d: ks = 0.08.
Para la norma (EN 1993-1:2005) con el método tabular, se calcula la flexión inicial de acuerdo con la tabla 5.1, artículo 5.3.2 (3b). Un valor de flecha depende de la longitud de la barra y el tipo de análisis seleccionado, elástico o plástico.
