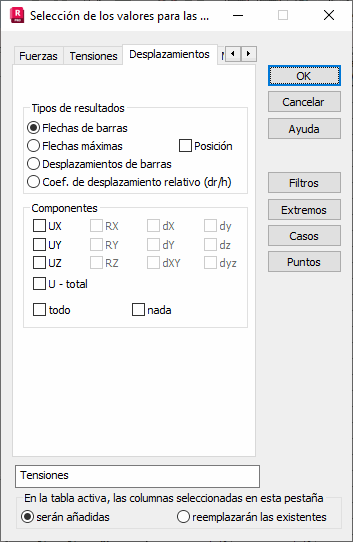

Seleccione la ficha Desplazamientos en el cuadro de diálogo Selección de los valores para las barras para seleccionar los parámetros de reemplazo de barra para la presentación.
Los siguientes parámetros se pueden definir en el campo de tipo de resultados.
- Flechas de barras (respecto al cordón de la posición de desplazamiento de la barra).
- Flechas máximas. Al activar Posición, se muestran las coordenadas del punto del valor extremo.
- Desplazamientos de las barras (en el sistema local de la posición inicial de las barras).
- Coeficiente de desplazamiento relativo (dr/h) - relación: diferencia entre los desplazamientos de los extremos de la barra y la longitud de la barra (U1-U2) / L: en las direcciones globales X, Y, desplazamientos totales en el plano XY y en las direcciones locales de la barra y, z
desplazamientos totales en el plano yz:
en el sistema de barras global:
dX = (UX1-UX2) / L
dY = (UY1-UY2) / L
dXY = sqrt((UX1-UX2)^2 + (UY1-UY2)^2) / L
en el sistema de barras local:
dy = (uy1-uy2) / L
dz = (uz1-uz2) / L
dyz = sqrt((uy1-uy2)^2+(uz1-uz2)^2) / L.
En el campo Componentes puede seleccionar el siguiente desplazamiento o flecha de la barra que desea visualizar.
- UX: añade una columna de tabla para mostrar los desplazamientos en la dirección del eje X del sistema de coordenadas de la barra local.
- UY: añade una columna de tabla para mostrar los desplazamientos/las flechas en la dirección del eje Y del sistema de coordenadas de la barra local.
- UZ: añade una columna de tabla para mostrar los desplazamientos/las flechas en la dirección del eje Y del sistema de coordenadas de la barra local.
Se puede seleccionar el desplazamiento total resultante en el sistema local y cuyo valor es igual a la raíz de la suma de los cuadrados de los desplazamientos UX, UY, UZ.
En función de la selección (resultados de las deflexiones o desplazamientos de las barras), el desplazamiento total U se da respecto a la posición inicial de la barra (U) o al cordón de la barra desplazada (Uf).
Los desplazamientos del sistema global se presentan en la tabla de Desplazamientos de los nudos.
