La ficha Barras longitudinales permite definir los parámetros de armadura longitudinal de un pilar de hormigón armado.
Acceso
Seleccione Diseño de hormigón armado
Armadura real y, a continuación, cree un nuevo elemento de hormigón armado o abra uno existente.
- Haga clic en Análisis Disposición de armaduras.
- Haga clic en
(Disposición de armaduras).

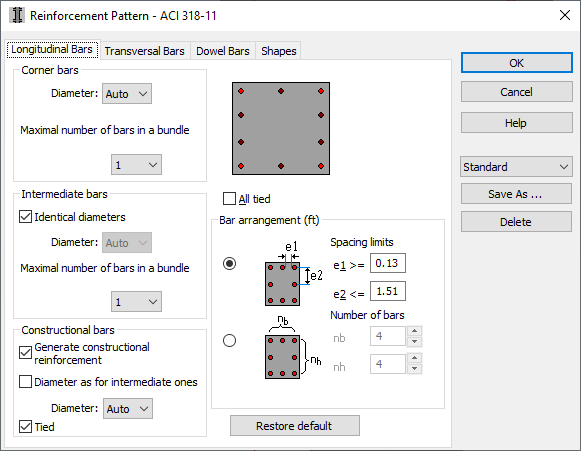

Elementos del cuadro de diálogo
- Barras de esquina
- Especifique un diámetro de barras en esquinas y el número máximo de barras en un conjunto. Nota: Para pilares con una sección transversal distinta a la rectangular (por ejemplo, circular, en T, etc.), las opciones que se encuentran en el campo Barras de esquina hacen referencia a todas las barras de la sección transversal.
- Barras intermedias
- Esta opción hace referencia a las barras colocadas a lo largo de los lados de pilares con una sección transversal rectangular; en las barras intermedias, hay las mismas opciones disponibles que en las barras de esquina y, además, se puede adoptar un diámetro de barras intermedias idéntico al diámetro de las barras de esquina.
- Barras de construcción
-
La opción Generar armaduras de construcción permite generar barras de construcción (en lugar de barras principales) a lo largo de los lados de la sección transversal, si es necesario según las condiciones de separación de barras. No obstante, debe recordarse que esas barras no se tienen en cuenta en los cálculos de la capacidad de sección.
Si la opción Diámetro como para las intermedias está activada, el diámetro de las barras de construcción es el mismo que el de las barras intermedias.
Nota: Los requisitos de la norma relativos al coeficiente de armadura mínimo de la sección transversal hacen referencia solo a las barras principales. Se generarán barras de construcción si no es necesario generar barras principales (por ejemplo, las barras necesarias para soportar cargas en la sección transversal) en el lado especificado y, de forma simultánea, las condiciones de separación (u otras condiciones normativas) requieren la inserción de barras a lo largo del lado del pilar. Si esta opción está desactivada, se tienen en cuenta todas las barras de la sección transversal en los cálculos de capacidad.
- Disposición de barras
-
Especifique la disposición de las barras en la sección transversal del pilar mediante uno de los siguientes métodos:
- Límites separ.
Especifique las separaciones máxima y mínima de las barras longitudinales en la sección transversal del pilar.
El programa utiliza la recomendación normativa de separación y la lista de diámetros disponibles para encontrar la mejor separación y diámetros.
- Número de barras
Especifique el número de barras longitudinales en la sección transversal del pilar.
El programa utiliza la lista de diámetros disponibles para encontrar los mejores parámetros.
Haga clic en Restablecer para restablecer los valores por defecto de la disposición de las barras.
- Límites separ.
La opción Guardar como permite reutilizar un conjunto de parámetros de disposición de armaduras. Este conjunto se guarda en el directorio de usuario actual. Puede reutilizar este conjunto para el otro elemento en el cuadro de diálogo Disposición de armaduras o asignarlo al elemento seleccionado (o a los elementos seleccionados del mismo tipo) en el Inspector de componentes de hormigón armado.
La opción Suprimir permite eliminar el conjunto seleccionado de parámetros de disposición de armaduras.
