Análisis temporal: tablas

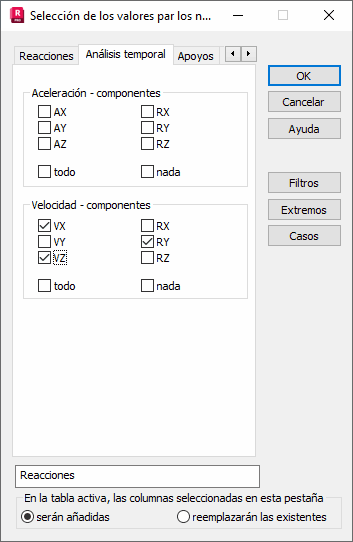

Seleccione la ficha Análisis temporal del cuadro de diálogo Columnas para la presentación de las cantidades nodales.

El análisis temporal, además del caso de carga principal, crea dos casos de carga auxiliares que contienen el envolvente superior (+) y el inferior (-). Al seleccionar el caso de carga principal, se muestran los resultados de los componentes del caso compuesto.

Seleccione los componentes de velocidad y aceleración de los desplazamientos para el caso de análisis temporal. (Tablas de nudos de estructura).

Nota: Como se puede calcular un gran número de resultados para una amplia cantidad de pasos del tiempo, es recomendable reducir el contenido de las tablas de resultados abiertas mediante la ficha Resultados del filtro del cuadro de diálogo Tipo de análisis.

Si no se selecciona ningún caso compuesto de análisis temporal, en la tabla, se mostrarán los resultados de los casos auxiliares del envolvente superior (+) y el inferior (-).

Sin embargo, si se selecciona un único caso compuesto de análisis temporal, los resultados estarán disponibles para determinados componentes. La primera columna de la tabla presenta, de izquierda a derecha, Nudo, Caso, Componente y Tiempo (s).

Nota: La tabla de reacciones presenta los resultados de forma similar a la tabla de desplazamientos. Para el análisis temporal, no es necesario visualizar el equilibrio de fuerzas y reacciones en pasos del tiempo sucesivos.

En las tablas de resultados del análisis temporal de barras y elementos superficiales, las cantidades pertinentes se presentan de la misma forma que en la tabla de nudos. La primera columna de la tabla contiene el número de componentes de caso y el paso de la variable de tiempo.
