Con esta opción, puede seleccionar las opciones de cálculo y los casos de carga que se tendrán en cuenta durante los cálculos de las uniones.
Puede acceder a esta opción desde la presentación Uniones:
- Tras hacer clic en
en la barra de herramientas. - Tras hacer clic en el menú Uniones > Cálculos.
Nota: Las normas siguientes, que permiten calcular las uniones de estructuras de acero, están disponibles en la versión actual de Robot: Eurocódigo 3 (ENV 1993-1-1:1992 y EN 1993-1-8:2005), la norma de acero francesa CM66 y la norma de acero polaca PN-90/B-032 00. Están disponibles las siguientes versiones nacionales de la norma Eurocódigo 3 para las uniones de acero: francesa (NF-EN 1993-1-8:2007) y polaca (PN-EN 1993-1-8:2006).

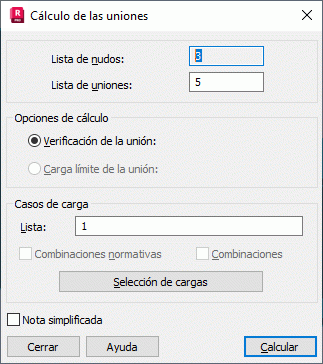

Una vez seleccionada la opción, se abre el cuadro de diálogo Cálculos de las uniones.
Especifique los parámetros de cálculo:
- Lista de nudos: los nudos incluidos en una unión (solo lectura).
- Lista de uniones: las uniones que se calcularán.
- Opciones de cálculo
- Verificación de la unión: después de seleccionar esta opción, puede comprobar si la unión definida cumple las reglas de la norma una vez completados los cálculos.
- Carga límite de la unión: si se selecciona esta opción, la carga límite de la unión definida se establecerá durante los cálculos (se especificarán las fuerzas máximas para la unión definida). Esta opción no está disponible actualmente.
- Casos de carga
- Lista: este campo muestra una lista con los casos de carga seleccionados. Aquí también puede escribir números de casos de carga.
- Combinaciones normativas y Combinaciones: puede utilizar estas opciones para seleccionar rápidamente una lista de casos definida para una estructura. Una vez seleccionadas estas opciones, el campo de edición Lista deja de estar disponible y se rellena automáticamente con los números de campo de todas las combinaciones o de las combinaciones según norma, respectivamente.
- Selección de cargas.
Nota: Las opciones Combinaciones normativas y Combinaciones solo están disponibles cuando se han definido combinaciones según norma o combinaciones en una estructura.
Seleccione la opción Nota simplificada para mostrar una nota de cálculo simple con la información básica relativa a la unión dimensionada o verificada.
