El cuadro de diálogo Parámetros del análisis modal que reconoce esfuerzos estáticos permite definir el análisis modal. Se tiene en cuenta la actuación de las fuerzas estáticas desde el caso de carga estática seleccionada o desde las combinaciones de cargas.
Existen dos métodos para definir este tipo de análisis, como se indica a continuación:
-
Un caso de carga estática
Para definir este tipo de análisis, realice lo siguiente:
- Cree un caso de carga estática o lineal para un análisis modal que reconozca fuerzas estáticas.
- Seleccione Análisis > Tipo de análisis y abra el cuadro de diálogo Opciones de cálculo.
- Seleccione el caso definido y haga clic en Cambiar tipo de análisis.
Seleccione la opción Análisis modal que reconoce las fuerzas estáticas y, a continuación, elija el caso de análisis estático.
- Haga clic en Aceptar.
-
Caso de análisis modal
Para definir este tipo de análisis, realice lo siguiente:
- Seleccione Análisis > Tipo de análisis y abra el cuadro de diálogo Opciones de cálculo.
- Cree un caso de análisis modal para la estructura.
- Seleccione el caso definido y haga clic en Cambiar tipo de análisis.
- Seleccione Análisis modal que reconoce las fuerzas estáticas.
- Haga clic en Aceptar.

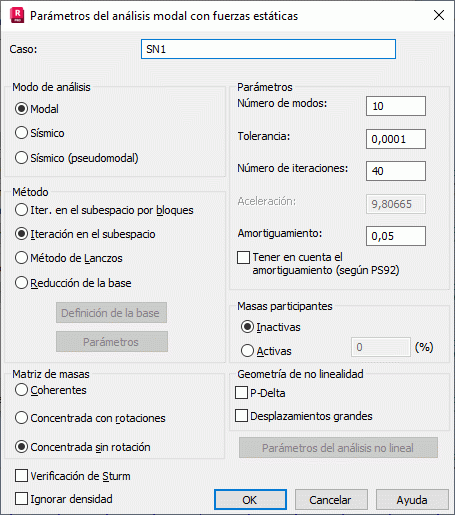

El cuadro de diálogo resultante es similar a aquel que define los parámetros de un análisis modal normal. Si no se selecciona un análisis no lineal, el estado estático se calcula según el método lineal. Sin embargo, existe la posibilidad de definir opciones no lineales. Estas son idénticas a los análisis estáticos no lineales. Una vez seleccionadas las opciones no lineales, haga clic en Parámetros del estado estático para abrir el cuadro de diálogo Opciones de algoritmos del análisis no lineal.
