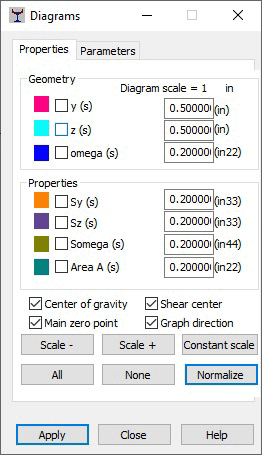

En la ficha Propiedades del cuadro de diálogo Diagramas (sección de paredes delgadas), puede seleccionar las propiedades de sección de paredes delgadas para las que se presentarán los diagramas.
- Geometría:
- y (s): coordenada de la línea central de la sección como una función de coordenada de arco.
- z (s): coordenada de la línea central de la sección como una función de coordenada de arco.
- omega (s): coordenadas de sección como una función de coordenada de arco.
- Propiedades:
- Sy (s): primer momento del área como una función de coordenada de arco.
- Sz (s): primer momento del área como una función de coordenada de arco.
- Somega (s): primer momento de sección del área como una función de coordenada de arco.
- Superficie A (s): área como función de coordenada de arco.
También están disponibles las siguientes opciones:
- Centro de gravedad: muestra el centro de gravedad en la ventana gráfica.
- Centro de flexión: muestra el centro de flexión en la ventana gráfica.
- Punto 0 principal: muestra el punto cero (s=0) en la ventana gráfica.
- Orientación grafo: muestra la dirección del gráfico para la sección en la ventana gráfica.
La parte inferior de la ficha Propiedades contiene las siguientes opciones:
- Escala -: aumenta el número de unidades por 1 cm de un diagrama de la cantidad seleccionada.
- Escala +: reduce el número de unidades por 1 cm de un diagrama de la cantidad seleccionada.
- La misma escala: selecciona la misma escala para todas las cantidades indicadas.
- Todo: muestra diagramas de todas las cantidades.
- Nada: desactiva la presentación de cantidades.
- Normalizar: muestra una cantidad indicada para que la escala se ajuste a los valores máximo y mínimo de esta cantidad.
