Abra el cuadro de diálogo Ángulo GAMA, que se utiliza para cambiar la posición de los ejes locales de la sección de la barra mediante uno de los siguientes métodos:
- Haga clic en el menú Geometría > Propiedades > Ángulo gama.
- Haga clic en
.
Para definir un ángulo GAMA, realice lo siguiente:
- Seleccione las barras cuya posición en el sistema de coordenadas local desea cambiar. Introduzca los números de barras en el campo Lista de barras o realice una selección gráfica.
- Introduzca el valor de ángulo gama.
- Haga clic en Aplicar.
Puede introducir un valor del ángulo gama mediante uno de los siguientes métodos:
- Introduzca o seleccione el valor numérico del ángulo de barra seleccionado (campos Valor o Valores especiales).
- Seleccione el nudo (la opción Nudo del campo Valores especiales) junto con los nudos de los barras y defina el plano de flexión principal de la sección de barra.
- Seleccione la barra (la opción Posición del campo Valores especiales y la opción Número). Las barras seleccionadas se giran para que uno de los ejes principales de la sección transversal sea perpendicular al eje longitudinal de la barra resaltada. Esta opción es útil al definir barras de listón de tejado. En las siguientes imágenes, se muestran las fases consecutivas para determinar un ángulo gama para las barras de tejado de la estructura.
|

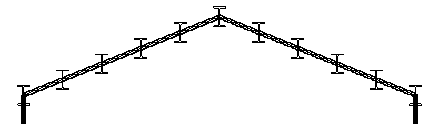

Posición inicial de las barras |
|

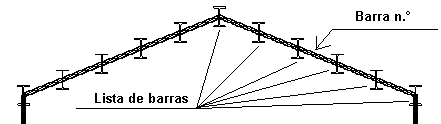

Después de definir un ángulo gama, se seleccionan los siguientes elementos:
|
|

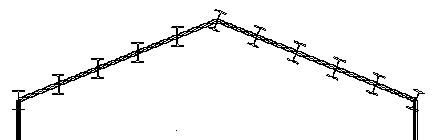

Posición de los elementos después de definir un ángulo gama. |
Se presupone que el ángulo positivo se define según la regla de torsión a la derecha.
Nota: Para los pórticos 3D, el ángulo GAMA puede ser cualquier valor del rango entre (-360°, 360°). Para los pórticos 2D, el ángulo GAMA debe ser un múltiplo de un ángulo de 90°. Las barras en estructuras 2D solo pueden rotarse por los ángulos ±90°, ±180° o ±270°. En una estructura 2D, si se define un valor diferente para un ángulo GAMA, Robot realiza automáticamente una rotación adicional, por lo que el ángulo GAMA es un múltiplo de un ángulo de 90°.
En la siguiente imagen de una estructura de barras, se muestran diferentes métodos de definición de los valores del ángulo gama.
Nota: La rotación de un sistema local (para todos los tipos de estructura, excepto para pórticos 3D, láminas y estructuras volumétricas) afecta solo a la posición de una sección y no a las cargas de un sistema local. Las cargas de un sistema local siempre se corresponden con la configuración inicial del sistema. En estructuras volumétricas, láminas y pórticos 3D, la rotación de un sistema de coordenadas local también hace girar la carga, si se ha definido en el sistema local.
