Cargas (viga de gran canto)

Seleccione Definición de cargas o seleccione Elemento de hormigón armado > Cargas para definir la carga que se aplicará a la viga de gran canto diseñada.

1. Defina una carga para aplicarla a una viga de gran canto diseñada de la siguiente manera.
2. Introduzca los números de tramos a los que se aplicará la carga en el campo Tramos. Si escribe la letra A aquí, se seleccionarán todos los tramos de viga de gran canto.
3. Seleccione la naturaleza de la carga (permanente, explotación, sísmica, etc.) en la lista Naturaleza.
4. Seleccione el tipo de carga que se aplicará (lineal, concentrada o superficial) en la lista Tipo de carga.
5. Defina si la carga se aplicará al borde inferior o superior de la viga de gran canto. También es posible especificar un nivel arbitrario de aplicación de carga medido desde el borde inferior de la viga de gran canto.
6. Defina el valor del tipo de carga seleccionado y confírmelo con Añadir.

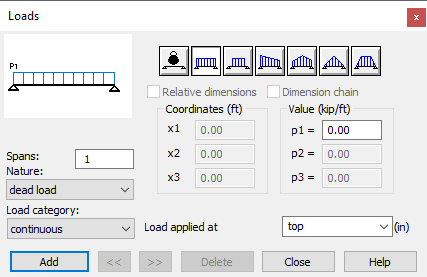

La parte izquierda del cuadro de diálogo Cargas cambia en función del tipo de carga seleccionado. Muestra un esquema del tipo de carga lineal, concentrada o plana superficial. A la derecha están los iconos de selección de carga.

Debajo de los iconos de Tipo de Carga se encuentra el campo Dimensiones relativas. Si esta opción está activa (aparece el símbolo √), se utilizarán las coordenadas concentradas relativas en la definición de la posición de la carga (incluida en el intervalo <0,1>). Si esta opción está inactiva, las coordenadas concentradas se expresarán en las unidades de longitud seleccionadas por el usuario.

Si se selecciona el tipo de carga continua, aparece la opción Cadena de coordenadas. Si esta opción está activa (aparece el símbolo √), se utilizará una denominada cadena de coordenadas al definir una carga lineal. Esto significa que el valor de carga p2 lineal se aplicará en una concentrada con la coordenada (x1+x2), el valor de carga p3 en una concentrada con la coordenada (x1+x2+x3), etc. Si la opción está inactiva, la carga p1 se aplica en una concentrada con la coordenada x1, la carga p2 en una concentrada con la coordenada x2, etc.

En el caso de una carga concentrada, las coordenadas y el valor contienen los parámetros x1, x2, n y F o M. Al definir los parámetros x2 y n se puede determinar un grupo de cargas concentradas. Los símbolos concretos hacen referencia a las cantidades siguientes.

x1: distancia entre el primer punto de aplicación de fuerza/momento. x2: espaciado de fuerzas/momentos concentrados sucesivos. n; Número de fuerzas/momentos concentrados. F o M: valor de una fuerza o momento concentrados.

Además, en el caso de una carga de fuerza concentrada, también hay un campo para definir la anchura de la distribución L. Indica la anchura sobre la que se distribuye una carga, como la de una viga que se apoya en una viga de gran canto.

Nota: Para obtener resultados más fiables de los cálculos del método de elementos finitos, se recomienda utilizar la opción que permite definir una anchura de la distribución L. Por ejemplo, puede definir cargas concentradas y especificar simultáneamente la anchura de distribución en una estructura real.

En el tema Principios del modelado de vigas de gran canto mediante MEF - Modelado de cargas concentradas se proporciona una descripción detallada de los principios relativos a la distribución de cargas concentradas en una anchura determinada. Al distribuir una carga en una anchura determinada, un punto en el que se aplica la carga se trata como el eje de carga y se encuentra en el punto medio del segmento a lo largo del cual se distribuye la fuerza.

Si es necesario definir una carga aplicada en un punto (sin distribuir la fuerza), se puede definir una anchura de distribución L=0.

En una carga lineal, el campo Coordenadas contiene las siguientes opciones: x1, x2, x3, x4 (campos para introducir el valor de coordenadas del punto característico en el que se aplica el tipo de carga lineal seleccionado), p1, p2 y p3 (campos para introducir el valor de coordenadas del punto característico en el que se aplica esta carga (para las coordenadas x1, x2, x3, respectivamente).

El punto se muestra en el dibujo en la esquina superior izquierda

En una carga plana, el campo Coordenadas puede ser alfa, beta o y. Puede definir el valor p de la carga (carga por unidad de área). La carga se convierte en una carga lineal. Están disponibles los siguientes tipos de carga plana.

	Cargas agrupadas desde la superficie de la pletina entre dos vigas. Defina la distancia y desde la que se recopilan las cargas.
	Las cargas obtenidas de la superficie de la pletina se delimitan por cuatro vigas. Defina los ángulos alfa y beta.
	Las cargas obtenidas de la superficie de la pletina se delimitan por cuatro vigas. Defina los ángulos alfa y beta, así como la distancia y.
