Abra el cuadro de diálogo Simetría según un plano para definir la simetría según un plano para los elementos o los nudos de la estructura mediante uno de los siguientes métodos:
- Haga clic en el menú Editar > Editar > Simetría según un plano.
- Haga clic en
.

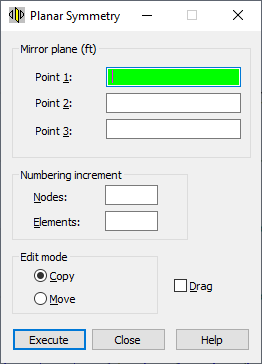

Para definir la simetría 3D, establezca los parámetros principales en los siguientes campos del cuadro de diálogo Simetría según un plano:
- Nudos: define el incremento de numeración de nudos al definir nuevos nudos.
- Elementos: permite establecer el incremento de numeración de elementos al definir nuevos elementos.
- Mover: si se selecciona esta opción, los nudos o los elementos seleccionados se desplazan en la estructura (los nudos o los elementos de origen cambian de ubicación en la estructura).
- Copiar: si se selecciona esta opción, se crean nuevos nudos o elementos en una estructura (los nudos de origen o los elementos permanecen igual).
- Arrastrar: si se selecciona esta opción, se crearán elementos adicionales entre los nudos existentes y aquellos creados durante la edición. Los elementos se numeran automáticamente.
Defina también las coordenadas de los puntos que establecen el plano de simetría (campos: Punto 1, Punto 2 y Punto 3).
Para definir estos puntos, utilice cualquiera de los métodos siguientes:
- Gráfico (el cursor cambia su forma a una cruz): coloque el cursor en el primer punto del plano de simetría o el nudo que indica el primer punto. Las coordenadas de punto o el número de nudo correspondiente se muestran automáticamente en el campo.
- Manual: introduzca las coordenadas del primer punto del plano de simetría o el número de nudo correspondiente en el campo.
Después de definir gráficamente las coordenadas o el número de puntos para el plano, se crea la simetría según un plano para los nudos o los elementos seleccionados o, si no se ha seleccionado ningún objeto, haga clic en Seleccionar en el menú contextual para seleccionarlos. Robot permanece en modo de simetría según un plano hasta que se selecciona el siguiente comando o se pulsa la tecla <Esc>.
Una vez definidos manualmente los puntos del plano en el campo, al hacer clic en Ejecutar, se completa la acción.
Una vez seleccionado el modo de cursor Rejilla o Auto, las coordenadas de los puntos que describen la simetría según un plano se muestran en los campos Punto 1, Punto 2 y Punto 3. Si se selecciona el modo de cursor Nudo, el número de nudos que definen el plano de simetría según un plano se muestra en los campos Punto 1, Punto 2 y Punto 3.
