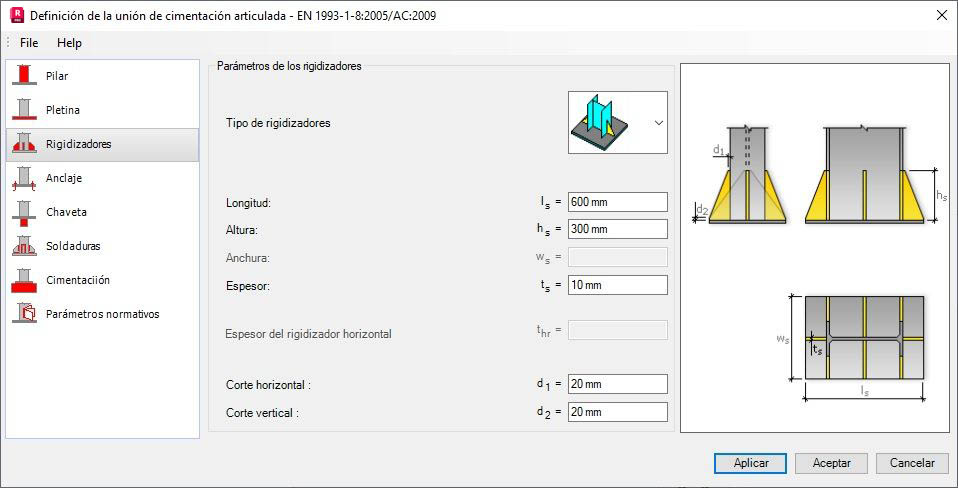

Utilice la ficha Rigidizadores para definir los parámetros geométricos de los rigidizadores en la base del pilar. La ficha Rigidizadores está disponible después de seleccionar la opción Rigidizadores simples o Rigidizadores con pletina trapezoidal en la ficha Pilar.
Especifique un método de rigidización de la pletina base mediante la selección del icono adecuado en la lista de selección de tipo de rigidizador.
Para la longitud y la anchura del rigidizador, se utiliza un método de definición simplificado; es necesario definir las distancias entre los extremos de una pletina trapezoidal o entre los extremos de los rigidizadores triangulares colocados colinealmente, como se indica a continuación:
- Longitud: la longitud de la pletina trapezoidal o los rigidizadores triangulares que se encuentran en el plano paralelo al borde horizontal de la pletina base.
- Altura: la altura de los rigidizadores.
- Espesor: el espesor de los rigidizadores.
- Espesor tp: el espesor de un rigidizador horizontal.
- Anchura: la longitud de los rigidizadores triangulares que se encuentran en el plano perpendicular al borde horizontal de la pletina base; no es recomendable definir los rigidizadores que se proyectan fuera del contorno de la pletina base.
- Corte (d1,d2): dimensiones adicionales de un rigidizador (basadas en el dibujo de esta ficha).
