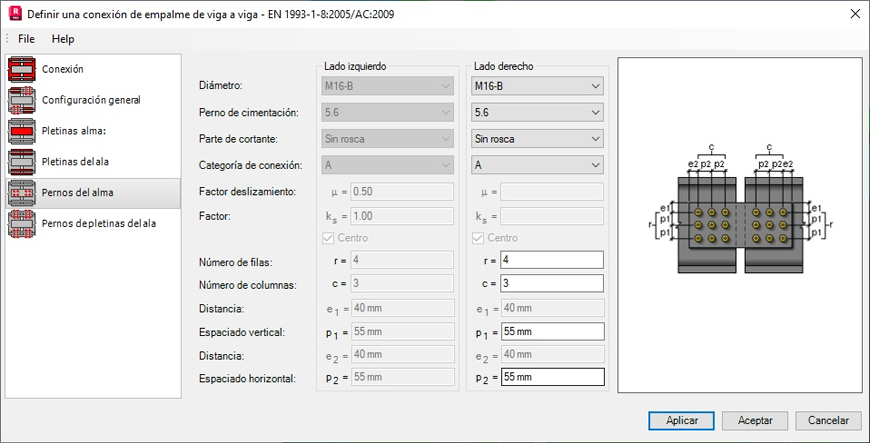

Utilice el panel Pernos del alma para definir los parámetros de los tornillos que unen la pletina con las almas de la barra.
Elementos del cuadro de diálogo
- Diámetro
- Seleccione un diámetro para los tornillos.
- Clase de tornillo
- Seleccione una clase para el tornillo.
- Parte de cortante
- Especifique si la parte del cortante del tornillo está fileteada o no.
- Categoría de unión
- Especifique la categoría de unión.
- Coeficiente de deslizamiento / Coeficiente
- Para los tornillos de categoría B y C, especifique el coeficiente de deslizamiento y el coeficiente Ks.
- Centro
- Calcula automáticamente la distancia e1 entre el tornillo y el centro de la unión de la siguiente forma:
e1 = 0.5 * (hp - (r - 1) * p1).
Nota: Si la unión es simétrica, esta opción no se puede desactivar. - Número de filas
- Especifique cuántas filas de tornillos desea crear. Nota: Las filas se identifican mediante la letra "r" en el panel de vista previa.
- Número de columnas
- Especifique el número de columnas de tornillos que desea crear. Nota: Las columnas se identifican mediante la letra "c" en el panel de vista previa.
- Distancia e1
- Especifique la distancia entre el tornillo y el borde externo de la pletina alma. Nota: Esta distancia se identifica mediante el valor "e1" en el panel de vista previa.
- Espaciado vertical
- Introduzca la separación vertical entre tornillos. Nota: Este valor se identifica mediante "p1" en el panel de vista previa.
- Distancia e2
- Especifique la distancia entre el tornillo y el borde externo de la pletina alma. Nota: Esta distancia se identifica mediante el valor "e2" en el panel de vista previa.
- Espaciado horizontal
- Introduzca la separación horizontal entre tornillos. Nota: Este valor se identifica mediante "p2" en el panel de vista previa.
