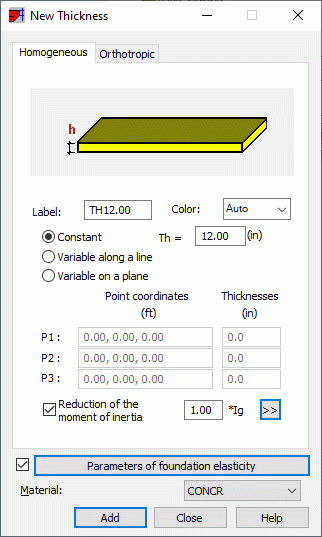

En la ficha Uniforme, puede definir un espesor para un único panel.
Especifique los siguientes parámetros de espesor uniforme:
- Nombre: en este campo, especifique la etiqueta (nombre) del tipo de espesor definido.
- Color: en este campo, seleccione el color para el tipo de espesor definido.
- Espesor
- Constante: al seleccionar esta opción, el espesor del elemento estructural superficial será constante.
Campo Esp: en este campo, introduzca el valor de espesor de un elemento estructural superficial(panel) cuando se haya seleccionado un espesor constante a lo largo de todo el elemento finito (panel).
- variable según la línea: si se selecciona esta opción, el espesor del elemento superficial definido (panel) de la estructura cambiará linealmente. Deberá definir el espesor del panel en dos puntos (P1 y P2).
- variable en el plano: si se selecciona esta opción, el espesor del elemento superficial definido de la estructura (panel) cambiará según el plano definido. Deberá definir el espesor del panel en tres puntos (P1, P2 y P3), que definen el plano de cambio de espesor del panel.
- Constante: al seleccionar esta opción, el espesor del elemento estructural superficial será constante.
- Reducción del momento de inercia: si se selecciona esta opción, se permite la reducción de elementos de la matriz de inercia de flexión.
La reducción no afecta a la rigidez de la membrana (compresión, tracción) ni a los esfuerzos transversales. Los elementos de la matriz de flexión para elementos finitos se multiplican por el valor especificado para el coeficiente de reducción.
La reducción de los momentos de inercia para las secciones de hormigón armado se aplica en cálculos exactos para compensar la influencia de las fisuraciones de sección. Las normas estadounidenses (UBC 1997, punto 1910.11.1, o ACI 318, punto 10.11.1) admiten este método. Ejemplos de valores de reducción de rigidez según ACI:
- Muros sin fisuraciones 0.70* Ig
- Muros con fisuraciones 0.35* Ig
- Pletinas y losas planas 0.25* Ig
- Parámetros de la elasticidad del suelo (coeficiente K de apoyo elástico): haga clic en esta opción para abrir el cuadro de diálogo Definición - suelo elástico.
- Material: en este campo, seleccione el material para el tipo de espesor definido.
Una vez definidos los parámetros, haga clic en Añadir. El tipo de espesor recién definido se añadirá a la lista de tipos de espesor activos.
