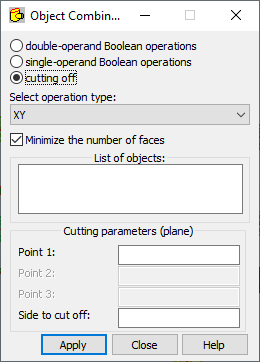

Cuando la opción Corte está seleccionada en el cuadro de diálogo de Unión de objetos, se visualiza lo siguiente:
Esta opción permite determinar las partes de las superficies de los objetos seleccionados que se encuentran en un lado de un plano definido. La operación genera un corte de objeto a partir de los objetos seleccionados utilizando un plano definido. Especifique la dirección en la que se cortarán los objetos seleccionados en el cuadro Lado para cortar.
Para realizar esta operación:
- Defina el número del objeto complejo que se creará a partir de los objetos seleccionados.
- Seleccione la operación de corte.
- Seleccione el plano de corte. Puede seleccionar planos paralelos a los planos del sistema de coordenadas global, así como planos arbitrarios.
- Defina la lista de objetos que se deben tener en cuenta al crear un objeto compuesto.
- Defina el plano de corte (en el caso de los planos paralelos a los ejes del sistema de coordenadas global, deberá definir las coordenadas de un punto. En el caso de un plano arbitrario, debe definir las coordenadas de tres puntos para definir el plano) e indicar la dirección de proyección.
- Seleccione Aplicar.
Robot crea un objeto compuesto basado en los parámetros definidos. Después de hacer clic en el botón "<", se amplía el cuadro de diálogo Unión de los objetos y se introduce la definición del objeto compuesto recién creado en el campo adicional. La definición abarca lo siguiente:
- Número del objeto compuesto.
- Número de los objetos de componentes que componen el objeto compuesto.
- La palabra Plano, que se refiere a la operación de corte.
Los objetos compuestos sucesivos se muestran en forma de árbol.
Para restablecer el tamaño original del cuadro de diálogo, haga clic en el botón ">>".
También puede definir parámetros adicionales para crear objetos compuestos. Después de hacer clic en el botón Parámetros avanzados, se abre un cuadro de diálogo que permite definir los parámetros adicionales.
