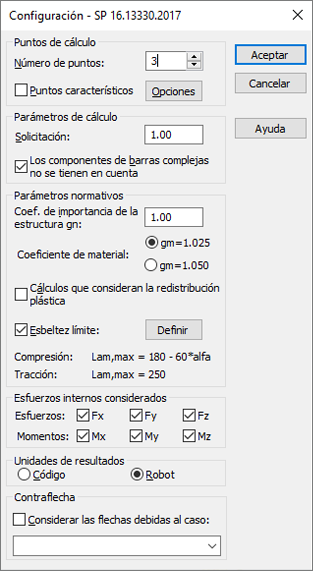

Utilice este cuadro de diálogo para definir los parámetros que se aplicarán durante la verificación de una barra de acero según la norma de acero rusa.
Acceso
- En la pantalla Dimensionamiento de acero/aluminio, seleccione la opción Configuración del cuadro de diálogo Cálculos.
Nota: La norma SP16.13330.2017 sustituye a las versiones anteriores SNiP II-23-81 y SP16.13330.2011 de la norma para estructuras de acero. Por lo tanto, todas las referencias a tablas o secciones de la norma se aplican a la norma SP16.13330.2017, excepto cuando se indique lo contrario.
Elementos del cuadro de diálogo
- Puntos de cálculo
- Especifique un número de puntos de cálculo o puntos característicos:
- Introduzca el número de puntos que se distribuyen uniformemente a lo largo de la longitud de la barra.
- Seleccione Puntos característicos y, a continuación, escoja Opciones para abrir el cuadro de diálogo Cálculos en los puntos característicos.
- Parámetros de cálculo
-
- Solicitación
- Introduzca la solicitación para determinar el factor por el que se multiplicará el límite de plasticidad. De este modo, se incrementará o se reducirá el límite de plasticidad.
- No considerar las barras formando las piezas compuestas
- Seleccione esta opción para omitir los componentes de barras compuestas de las barras durante los cálculos.
- Parámetros normativos
- Especifique los parámetros de la norma, como el coeficiente de importancia de la estructura gn, el coeficiente de material gm y los valores de esbeltez límite.
- Cálculos que consideran la redistribución plástica
- Especifique si desea tener en cuenta la redistribución de plástico durante el cálculo.
- Esbeltez límite
- Seleccione esta opción para verificar la esbeltez máxima.
- Seleccione Definir para determinar el valor permitido de la esbeltez de la barra.
- Esfuerzos internos considerados
- Seleccione las fuerzas y los momentos que se deben tener en cuenta durante los cálculos.
- Unidades de resultados
- Especifique si desea utilizar las unidades de la norma rusa del acero o las unidades utilizadas en Robot en los resultados de diseño de las barras.
- Contraflecha
- Seleccione Considerar las flechas debidas al caso y, a continuación, seleccione el caso de carga para el que los desplazamientos definidos se tratarán como contraflecha de estructura.
