Puede utilizar el método de triangulación de Delaunay para crear una malla EF para cualquier superficie 2D. Los huecos que se encuentren dentro del dominio se deben definir como aristas de contorno. No se tendrán en cuenta durante la creación de la malla de elementos finitos (EF). Después de seleccionar el método de Delaunay, seleccione el contorno para el que se creará la malla del elemento.

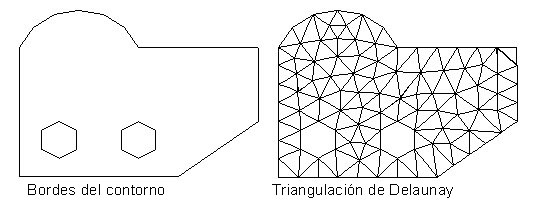

Ejemplo de malla EF creada con el método de Delaunay:
Al definir los parámetros del método de Delaunay, puede especificar el método de generación de mallas como solo el método de Delaunay o con el método de mallado adicional (método de Kang con emisores).
Los emisores son los nudos definidos por el usuario cerca de los cuales se aumentará el espesor de la malla EF. Los parámetros de aumento del espesor se especifican como parámetros de Kang, como se indica a continuación:
- Parámetros H0 que definen la longitud de la primera onda.
- Parámetros de Kang (H max ,)
Los parámetros específicos del método de Kang representan lo siguiente:
- H max : la longitud de la segunda a la última onda antes de finalizar el refinamiento.
- Q: la relación de la longitud de la onda siguiente a la anterior.
