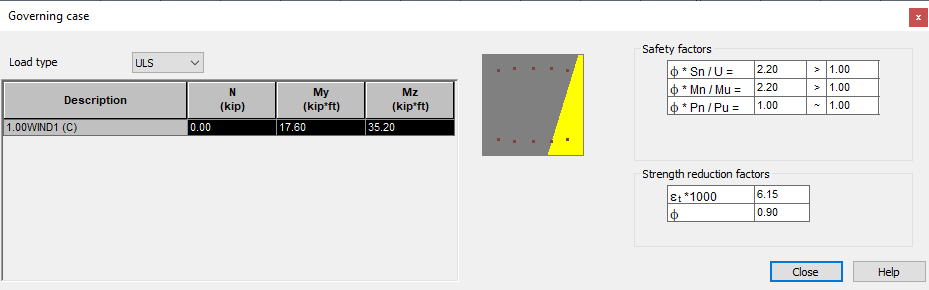

Después de completar los cálculos o el dimensionamiento de los pilares, es posible que se abra en la pantalla el cuadro de diálogo Solicitación de la sección, como se muestra en la figura que aparece a continuación.
Si hay resultados de cálculos o redimensionamiento de pilares, es posible que el cuadro de diálogo se abra de dos formas:
- En el menú de texto, seleccione el comando Resultados > Solicitación de la sección.
- En la barra de herramientas, seleccione el icono Columna - resultados
.
El cuadro de diálogo Solicitación de la sección presenta la lista de todas las combinaciones de cargas que se tienen en cuenta durante el dimensionamiento de pilares e indica una posición de la sección transversal de dimensionamiento (consulte también Procedimiento de dimensionamiento de pilares). Para una combinación seleccionada, se presentan los siguientes elementos: la sección de pilar con el eje neutro, la zona comprimida (color amarillo) y la zona de tracción marcada en ella, además de los coeficientes de seguridad adecuados. Una vez realizados los cálculos (o una vez completada la verificación), la combinación de cargas crítica (combinación de dimensionamiento) se selecciona en el cuadro de diálogo.
Cuando se abre el cuadro de diálogo Columna - resultados, la selección de combinaciones de cargas del cuadro de diálogo cambia la sección de la superficie de interacción que se muestra en el cuadro de diálogo (sección en el plano del vector de carga seleccionado). En la vista, se puede mostrar la sección transversal a través de la superficie de interacción N-M o My-Mz.
La parte derecha del cuadro de diálogo contiene una tabla que describe la lista de combinaciones de cargas. La tabla de combinaciones básicas y accidentales se presenta por separado. En cada línea, se muestran los parámetros de una de las combinaciones de cargas comprobadas durante el dimensionamiento de pilares. Junto a los componentes de una combinación determinada, se muestra una indicación de la posición de la sección transversal: A (sección transversal superior), B (sección transversal inferior) y C (sección transversal central). El número de líneas de la tabla corresponde al triple de combinaciones de carga. En la siguientes columnas, se muestran la información siguiente: fuerza axial, momento flector alrededor del eje Y, momento flector alrededor del eje Z, así como, si se ha tenido en cuenta el cortante, los valores de los esfuerzos cortantes a lo largo de los ejes Y y Z.
Por ejemplo, la combinación guardada como "1.35P1+1.5L1+1.05L2 (B)" se ha generado debido a la combinación del primer peso propio con el coeficiente 1.35, la primera carga viva con el coeficiente 1.5 y la segunda carga viva con el coeficiente 1.05; la acción de las fuerzas resultantes de esta combinación afecta a la sección transversal inferior del pilar.
La parte inferior central del cuadro de diálogo presenta el dibujo de la sección real del pilar en el que se marcan los siguientes elementos:
- Armadura longitudinal
- Zona comprimida (marcada en amarillo)
- Zona de tracción (marcada en gris)
El cuadro de diálogo Solicitación de la sección incluye una tabla con Coeficientes de seguridad que contiene las siguientes líneas:
Rd/Sd
En el campo Rd/Sd, se muestran el coeficiente de seguridad Rd/Sd de una combinación seleccionada en la lista y la posición de la sección transversal, donde:
Sd es la longitud del vector de carga.
Rd es la longitud del vector de carga que se corresponde con el estado límite definitivo de la sección transversal con la carga que actúa sobre una excentricidad especificada.
MRd/MSd
En el campo MRd/MSd, se muestran el coeficiente de seguridad MRd/MSd de una combinación seleccionada en la lista y la posición de la sección transversal, donde:
MSd es el valor del momento (longitud de la proyección de un vector de carga en el plano MyMz).
MRd es el valor del momento del vector de carga que se corresponde con el estado límite definitivo de la sección transversal con la carga que actúa con una determinada fuerza axial y con el momento efectivo en la dirección determinada por los componentes My, Mz.
NRd/NSd
En el campo NRd/NSd, se muestran el coeficiente de seguridad NRd/NSd de una combinación seleccionada en la lista y la posición de la sección transversal, donde:
NSd es el valor de una fuerza axial del vector de carga.
NRd es el valor de una fuerza axial del vector de carga que se corresponde con el estado límite definitivo de la sección transversal con la carga que actúa con un momento especificado.
Las columnas de la tabla presentan una comparación del valor permitido (a la izquierda) y el valor resultante de los cálculos de una combinación especificada (a la derecha). Si no se cumple alguna de estas condiciones, el campo se marcará en rojo.
ACI 318-14
La tabla con coeficientes de seguridad para la norma ACI 318-14 contiene las siguientes líneas:
ϕ*Sn/U
En el campo ϕ*Sn/U, se muestran el coeficiente de seguridad ϕ*Sn/U de una combinación seleccionada en la lista y la posición de la sección transversal, donde:
ϕ es el coeficiente de reducción de la resistencia.
Sn es la resistencia de rodamiento, cortante, axial, de torsión o momento nominal.
U es la resistencia de la barra o la sección transversal necesaria para resistir cargas de cálculo o momentos y esfuerzos internos relacionados en esas combinaciones, como se indica en la norma.
ϕ*Mn/Mu
El campo ϕ*Mn/Mu presenta el coeficiente de seguridad ϕ*Mn/Mu para una combinación seleccionada en la lista y la posición de la sección transversal, donde:
ϕ es el coeficiente de reducción de la resistencia.
Mn es la resistencia nominal a la flexión en la sección, en-lb.
Mu es el momento de cálculo en la sección, en-lb.
ϕ*Pn/Pu
El campo ϕ*Pn/Pu presenta el coeficiente de seguridad ϕ*Pn/Pu para una combinación seleccionada en la lista y la posición de la sección transversal, donde:
ϕ es el coeficiente de reducción de la resistencia.
Pn es la resistencia nominal a la compresión axial de la barra, lb.
Pu es la fuerza axial de cálculo; se debe considerar como positiva para la compresión y negativa para la tracción, lb.
Además, en el caso de la norma ACI 318-14, el cuadro de diálogo Solicitación de la sección incluye una tabla con coeficientes de reducción de la resistencia que contiene las siguientes líneas:
εt*1000
El campo εt*1000 presenta el coeficiente, donde:
εt es la deformación por tracción neta en la capa extrema de armadura traccionada longitudinal a resistencia nominal, excluidas las deformaciones debidas al pretensado, la fluencia, la contracción y la temperatura efectivos.
ϕ
El campo ϕ presenta el coeficiente, donde:
ϕ es el coeficiente de reducción de la resistencia.
