Filtrado de la selección gráfica

Abra el cuadro de diálogo que le permite especificar los elementos de la estructura que se van a resaltar en el área de dibujo, utilizando cualquiera de los dos métodos:

• Seleccione el menú Edición > Seleccionar especial > Filtro de la selección gráfica.
• Seleccione .

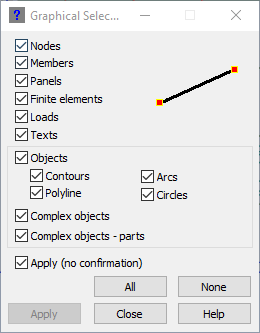

El cuadro de diálogo contiene las opciones siguientes:

Nudos	Si se selecciona (), los nudos de la estructura se seleccionan en el área de dibujo. Si no se selecciona, los nudos de estructura no se seleccionan en el área de dibujo.
Barras	Si se selecciona (), las barras de la estructura se seleccionan en el área de dibujo. Si no se selecciona, las barras de la estructura no se seleccionan en el área de dibujo.
Grupos	Si se selecciona (), los paneles se seleccionan en el área de dibujo. Si no se selecciona, los paneles de la estructura no se seleccionan en el área de dibujo.
Elementos finitos	Si se selecciona (), los elementos finitos generados para un modelo de estructura se seleccionan en el área de dibujo. Si no se selecciona, los elementos finitos generados para un modelo de estructura no se seleccionan en el área de dibujo.
Cargas	Si se selecciona (), las cargas definidas en la estructura se seleccionan en el área de dibujo (hace referencia a la visualización de gráficos de todas las cargas). Si no se selecciona, las cargas definidas en la estructura no se seleccionan en el área de dibujo.
Textos	Si se selecciona (), el texto se selecciona en el área de dibujo. Si no se selecciona, el texto no se selecciona en el área de dibujo.
Objetos	Si se selecciona (), todas las opciones relacionadas con los objetos (arcos, círculos, paneles, polilíneas, contornos, etc.) se seleccionan en el área de dibujo. Si no se selecciona, las opciones relacionadas con los objetos no se seleccionan en el área de dibujo.
Contornos	Si se selecciona (), los contornos definidos en una estructura se seleccionan en el área de dibujo. Si no se selecciona, los contornos definidos en una estructura no se seleccionan en el área de dibujo.
Polilíneas	Si se selecciona (), las polilíneas definidas en una estructura se seleccionan en el área de dibujo. Si no se selecciona, las polilíneas definidas en una estructura no se seleccionan en el área de dibujo.
Arcos	Si se selecciona (), los arcos definidos en una estructura se seleccionan en el área de dibujo. Si no se selecciona, los arcos no se seleccionan en el área de dibujo.
Círculos	Si se selecciona (), los círculos definidos en una estructura se seleccionan en el área de dibujo. Si no se selecciona, los círculos definidos en una estructura no se seleccionan en el área de dibujo.
Objetos compuestos	Si se selecciona (), los objetos complejos (objetos que son el resultado de realizar una extrusión y una revolución) creados en una estructura se seleccionan en el área de dibujo. Si no se selecciona, los objetos complejos creados en una estructura no se seleccionan en el área de dibujo.
Objetos compuestos - partes	Si se selecciona (), las partes de objetos complejos (objeto utilizado para definir operaciones de extrusión y revolución, lados, base y parte superior de objetos complejos) creados en una estructura se seleccionan en el área de dibujo. Si no se selecciona, las partes de los objetos complejos creados en una estructura no se seleccionan en el área de dibujo.

En la parte inferior del cuadro de diálogo se pueden visualizar los siguientes botones:

• Todos: selecciona todas las opciones del cuadro de diálogo Filtro de la selección gráfica.
• Nada: borra las opciones del cuadro de diálogo Filtro de la selección gráfica.

En la parte inferior del cuadro de diálogo, se encuentra el campo Aplicar sin confirmar. Si se selecciona, el botón Aplicar está desactivado. Si no se selecciona, el botón Aplicar está activado y las opciones del cuadro de diálogo se aplican solo después de hacer clic en Aplicar.
