Seleccione Análisis de la estructura > Análisis sísmico en el árbol del cuadro de diálogo Preferencias para el proyecto a fin de acceder a los parámetros del análisis sísmico.
El análisis sísmico utiliza el método dinámico en el que se generan fuerzas pseudoestáticas para cada modo de vibración propia. Cada modo de vibración propia del análisis modal genera resultados. Los resultados fiables de las fuerzas o las tensiones no son los obtenidos para cada uno de los modos de vibración, sino los de sus combinaciones. Estas combinaciones de modos de vibración se denominan combinaciones cuadráticas sísmicas. Se implementan los cálculos cuadráticos de combinación de modos CQC, SRSS, 10% y 2SM.
Hay un número considerable de modos propios para modelos de estructura grandes, ya que las normas requieren un coeficiente de participación de masas determinado en el análisis modal. Los valores de las combinaciones cuadráticas se calculan al visualizar los resultados en tablas, mapas o diagramas. Puede ser un proceso largo, ya que tiene en cuenta los resultados de los elementos finitos superficiales que se muestran en los mapas o los esfuerzos reducidos de los paneles. Calcule y guarde los valores de los resultados de los cálculos estáticos para aumentar el rendimiento.
Existen dos opciones para guardar los resultados de las combinaciones cuadráticas.
- El guardado automático se activa después de los cálculos del análisis sísmico. Requiere el inicio frecuente de un proceso de cálculo estático y dinámico de larga duración. Esto se define en el cuadro de diálogo Preferencias para el proyecto.
- Seleccione Análisis > Almacenamiento de combinaciones sísmicas para evitar la necesidad de volver a ejecutar cálculos de análisis sísmico.
Seleccione el tipo de resultados del análisis dinámico de la estructura que se guardarán una vez completados los cálculos de la estructura. Solo se tienen en cuenta las combinaciones de modos de los casos de análisis sísmico/espectral. Robot establece el tipo de combinación seleccionado como valor por defecto. El tipo de combinación por defecto se puede cambiar en la ficha Combinación - signo del cuadro de diálogo Análisis > Tipos de análisis. Los valores se calculan directamente después de resolver el proyecto y se guardan con él. Esto permite un acceso más rápido a los resultados del análisis sísmico/espectral, aunque aumenta la duración de los cálculos.

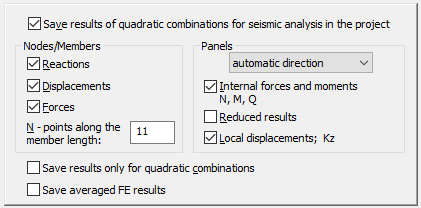

La opción Guardar en el proyecto los resultados de las combinaciones cuadráticas para el análisis sísmico está desactivada por defecto. Si está desactivada, no se pueden definir los parámetros restantes del cuadro de diálogo Análisis sísmico (excepto la opción Guardar los resultados medios para EF).
Ajuste los siguientes parámetros:
- Valores de nudos
- Reacciones
- Desplazamientos
- Valores de la barra
- Esfuerzos internos (N, M, Q) (las tensiones se calculan a partir de los valores guardados de los esfuerzos internos).
- Los valores de la barra se guardan para N puntos de elementos de cálculo. El valor por defecto N=11 y N debe ser un entero superior a 0.
Nota: Es posible calcular valores en cualquier punto de una barra. Un valor en un punto de una barra se interpola en función de los valores guardados. - Valores de paneles
- Esfuerzos y momentos internos: N, M, Q
- Resultados reducidos de fuerza, movimiento y tensión
- Desplazamientos locales y valores de reacción del suelo si el coeficiente de elasticidad del suelo K z se determina en la definición de espesor del panel.
Nota: Los valores de los paneles (excepto los valores reducidos) se guardan para:- La dirección de los sistemas locales para los elementos finitos seleccionados en la lista; existen las siguientes posibilidades disponibles:
- Dirección X (proyectada en la dirección del eje X global)
- Dirección Y (proyectada en la dirección del eje Y global)
- Dirección Z (proyectada en la dirección del eje Z global)
- Automáticamente (según los sistemas locales de paneles)
- Capa del medio
- Los valores se especifican en los centros de los elementos, así como en los nudos con alisado en el interior de los paneles.
Las tablas que contienen los resultados de las barras se abren mostrando el número de puntos de división definidos en el cuadro de diálogo Preferencias para el proyecto cuando la opción para guardar los resultados del análisis dinámico está activada. Estos se pueden utilizar en la generación de combinaciones según norma.
Seleccione la opción Guardar los resultados sólo para las combinaciones cuadráticas a fin de guardar solo los resultados de combinaciones cuadráticas (los resultados de modos de vibración únicos no se guardan). La condición para guardar solo estos resultados es calcular y guardar los resultados de las combinaciones cuadráticas inmediatamente después de los cálculos. De lo contrario, no habría resultados para un caso dinámico especificado. Esto agilizará los cálculos. Tenga en cuenta que los resultados que no sean los tipos seleccionados no estarán disponibles. No hay modos o valores únicos de combinaciones cuadráticas para ellos. Si la opción Guardar los resultados sólo para las combinaciones cuadráticas está desactivada, los resultados del análisis dinámico se guardan para los modos de vibración. Esto dará como resultado archivos RTD de mayor tamaño y tiempos de cálculo más lentos.
La apertura de una tabla de fuerzas para todos los casos mientras la opción para guardar resultados dinámicos está activada provoca que no se calculen los resultados. Estos se leen desde el búfer. Además, si selecciona la opción Guardar los resultados sólo para las combinaciones cuadráticas y selecciona todos los casos de la tabla de fuerzas, se mostrarán los valores de las combinaciones cuadráticas para los casos sísmicos. Sin embargo, si solo se selecciona un caso sísmico, los valores se muestran mediante modos de vibración y la tabla no mostrará ningún resultado.
En los cálculos sísmicos para un gran número de modos propios, es necesario guardar muchos resultados. La reducción del tamaño de los resultados consiste en guardar solo un único valor de resultado constante para elementos finitos superficiales. Por defecto, los resultados de los EF se guardan en tres o cuatro nudos de ángulo de un elemento finito. Seleccione Guardar los resultados medios para EF a fin de reducir el número de resultados guardados y el tamaño del archivo de resultados. Esta opción solo se debe utilizar cuando un grado de precisión del cálculo perdido sea aceptable.
