La opción Muros - resultados (diagramas) permite mostrar los resultados del diseño de muros de hormigón armado. Esta opción está disponible seleccionando:
- La presentación Muros - resultados.
- El comando Resultados/Diagramas del menú.

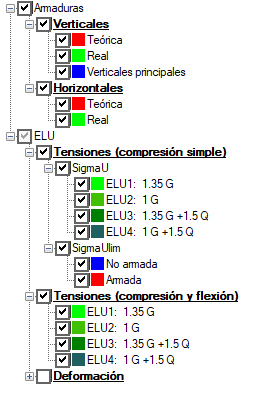

Los resultados que se van a mostrar en los diagramas se pueden gestionar mediante las opciones del árbol situado en la parte derecha de la presentación Muros - resultados.
El diagrama o grupo de diagramas seleccionado aparece después de activar el campo ubicado a la izquierda de la opción seleccionada y hacer clic en el botón Aplicar (o pulsar Intro).
Los componentes en negrita corresponden a la generación de diagramas independientes. Esto significa que, si se seleccionan dos componentes marcados, se mostrarán dos diagramas separados. Los resultados de los niveles inferiores de una categoría determinada aparecen en un diagrama de esta categoría.
El color de los diagramas se puede cambiar haciendo doble clic en el campo que muestra el color de un diagrama en el cuadro de diálogo para la administración de resultados.
El rango de resultados que se muestran en los diagramas depende del método de cálculo y la norma seleccionados.
En la parte inferior del cuadro de diálogo de resultados se encuentra la lista desplegable para seleccionar un conjunto predefinido de resultados. Después de seleccionar un conjunto de la lista, se muestran los diagramas definidos en el conjunto. El número de conjuntos predefinidos, así como el rango de resultados que se muestran para un conjunto determinado, dependen de la norma seleccionada y el método de cálculo. Los conjuntos definidos en el programa incluyen el conjunto NOTA, que desempeña un papel muy importante. Muestra los resultados que se enlazarán a la nota de cálculo generada (si la opción Resultados de cálculo - diagramas está seleccionada para la generación de una nota).
También es posible añadir y suprimir cualquier número de conjuntos definidos por el usuario. Los conjuntos predefinidos existentes se pueden modificar, pero no suprimir.
Para definir o modificar el conjunto de resultados seleccionado después de elegir los diagramas adecuados, pulse el botón "+" y, a continuación, especifique el nombre del conjunto nuevo (o modificado). El conjunto (excepto si es predefinido) se suprime después de seleccionarlo en la lista y pulsar el botón "-".
