Descripción general
La introducción de variables para estructuras parametrizadas se ha vuelto más intuitiva en Robot. Ahora, puede separar grupos de variables de entrada mediante la creación de secciones en ventanas de diálogo.
Puede asociar variables con unidades que se muestran en cuadros de diálogo. También puede asociar variables con el seguimiento si la variable procede de una parte existente del modelo. De este modo, puede ajustar fácilmente las piezas parametrizadas de la estructura a piezas definidas anteriormente.
Las ventanas de diálogo también pueden incluir dibujos que expliquen el significado de cada variable.
Además, las bibliotecas de estructuras parametrizadas pueden prepararse y personalizarse mediante el soporte técnico para satisfacer las necesidades específicas de un usuario.
Existen estas tres formas de cargar estructuras parametrizadas en Robot:

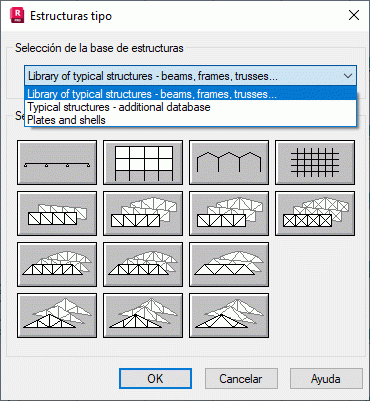

- Inserción de una estructura a partir de una biblioteca de estructuras predefinidas suministradas por Robot o elaboradas por el soporte técnico de Robot. Para ello, haga clic en el menú Geometría > Estructura > Estructura paramétrica. Seleccione la estructura adecuada en el cuadro de diálogo Estructuras tipo.
- Para insertar una estructura directamente desde un archivo de texto, haga clic en el menú Geometría > Estructura > Archivo de texto. Seleccione el archivo adecuado.
- Para cargar una estructura como un proyecto nuevo, haga clic en el menú Archivo > Abrir proyecto. Seleccione el archivo de texto de Robot (*.str) en el campo Tipo de archivo y elija el archivo adecuado.
