Definición del perfil compuesto

Con esta opción, puede acceder a un catálogo para definir una sección compuesta. Puede establecer fácilmente una sección compuesta mediante la definición de las dimensiones pertinentes de un tipo de sección seleccionado.

Puede acceder a esta opción mediante uno de los métodos siguientes:

1. Seleccionar la pantalla Herramientas > Definición de la sección.
2. Haga clic en el menú Archivo > Nueva sección > Biblioteca de secciones macizas o haga clic en en la barra de herramientas.

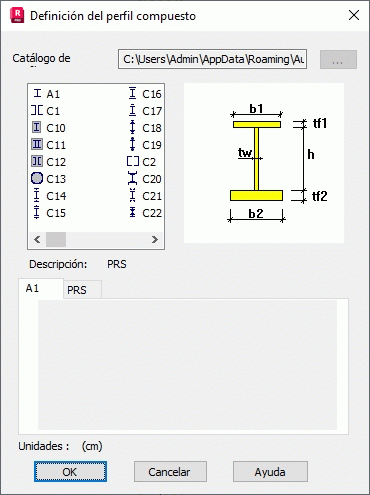

Una vez seleccionada la opción, se abre el cuadro de diálogo Definición del perfil compuesto.

Puede importar en el módulo Definición del perfil una sección pertinente del catálogo de perfiles activo especificado en la parte superior del cuadro de diálogo. La parte central del cuadro de diálogo presenta estas tres partes:

• Los tipos de sección disponibles se presentan de forma esquemática mediante un icono acompañado de un símbolo (consulte la tabla siguiente).
• Un dibujo esquemático de una sección con las dimensiones pertinentes.
• Varias fichas, según el tipo de sección seleccionado, donde se pueden determinar los parámetros (dimensiones) de la sección definida.

Para importar una sección al módulo Definición de la sección:

1. Vaya a la pantalla Definición de la sección.
2. En el cuadro de diálogo Definición del perfil compuesto, seleccione un tipo de sección (por ejemplo, C1).
3. En las fichas correspondientes, defina los parámetros de sección (como dimensiones y material). El número de parámetros depende del tipo de sección compuesta que seleccione.
4. Haga clic en Aceptar.

Lista de tipos de sección disponibles

Icono	Símbolo	Descripción de la sección
	A1	Sección en I con un eje de simetría
	C1	2 secciones en U
	C10	Sección en I incluida en un rectángulo de hormigón
	C11	2 secciones en I incluidas en un rectángulo de hormigón
	C12	2 secciones en U incluidas en un rectángulo de hormigón
	C13	4 ángulos + 4 pletinas con relleno de hormigón
	C14	Sección en I con 2 secciones en T
	C15	Sección en I con 2 secciones en T
	C16	Sección en I con 2 pletinas
	C17	Sección en I con 2 pletinas de diferente tamaño
	C18	Sección en I con 2 secciones en I más pequeñas
	C19	Sección en I con 2 secciones circulares
	C2	2 secciones en U
	C20	Secciones en I con 2 secciones en U
	C21	Sección en I con 4 ángulos
	C22	Sección en I con 4 ángulos
	C23	2 secciones en U
	C24	Sección en U con 2 pletinas
	C25	Sección en U con 2 ángulos
	C26	Sección en U con 2 ángulos
	C27	2 ángulos
	C28	4 ángulos con 2 pletinas
	C29	4 ángulos con una pletina
	C3	2 secciones en U con 2 pletinas
	C30	8 ángulos
	C31	8 ángulos
	C32	4 ángulos con 2 secciones en U
	C33	4 ángulos con 4 pletinas
	C34	Sección en U con 2 ángulos
	C34a	4 ángulos
	C37	3 secciones en I
	C38	2 secciones en I
	C39	2 secciones en U con 4 pletinas
	C4	2 secciones en U con 2 pletinas
	C40	Secciones en I con 2 secciones en U
	C5	2 secciones en I
	C6	4 secciones en U
	C7	Caja con 2 secciones en I
	C8	4 ángulos
	C9	Sección en I + sección en U con un rectángulo de hormigón
