Abra el cuadro de diálogo Simetría axial, que define la simetría axial para los elementos o nudos de estructura seleccionados, mediante uno de los siguientes métodos:
- Haga clic en el menú Edición > Editar > Simetría axial.
- Haga clic en
.

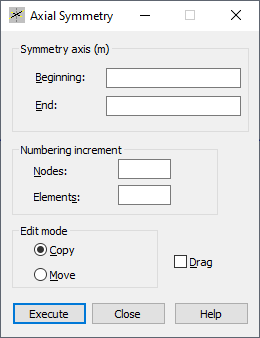

Para definir la simetría axial, defina los parámetros principales en los siguientes campos del cuadro de diálogo Simetría axial:
- Nudos: define el incremento de numeración de nudos al definir nuevos nudos.
- Elementos: permite establecer el incremento de numeración de elementos al definir nuevos elementos.
- Mover: si se selecciona esta opción, los nudos o los elementos seleccionados se desplazan en la estructura (los nudos o los elementos de origen cambian de ubicación en la estructura).
- Copiar: si se selecciona esta opción, se crean nuevos nudos o elementos en una estructura (los nudos de origen o los elementos permanecen igual).
- Arrastrar: si se selecciona esta opción, se crearán elementos adicionales entre los nudos existentes y aquellos creados durante la edición. Los elementos se numeran automáticamente.
Además, defina el eje ajustando los parámetros de los campos Inicio y Fin mediante uno de los siguientes métodos:
- Gráfico (el cursor toma forma de cruz): lleve el cursor a las coordenadas del punto o al nudo que define el inicio del eje de simetría. Las coordenadas del punto o el número de nudo correspondiente se muestran automáticamente en el campo.
- Manual: introduzca las coordenadas del inicio del eje o el número de nudo correspondiente que indica el inicio del eje de simetría.
Una vez definido el eje de simetría, se crea la simetría axial para los nudos o elementos seleccionados. No obstante, si no se ha seleccionado ningún objeto, haga clic en Seleccionar en el menú contextual para seleccionarlos. Robot permanece en modo de simetría axial hasta que se selecciona el siguiente comando o se pulsa la tecla <Esc>.
Cuando se define la simetría del eje manualmente en el cuadro de diálogo, al hacer clic en Ejecutar se completa la acción.
Después de seleccionar el modo de cursor Cuadrícula o Automático, las coordenadas de los puntos que definen la ubicación de la simetría del eje se muestran en los campos Inicio y Fin. Si se ha seleccionado el modo de cursor de nudo, los números de los nudos que definen la simetría del eje se muestran en los campos Inicio y Fin.
El campo Eje de simetría varía en función del modo del cursor:
- Modo Rejilla o Automático: Eje de simetría (m, m, m)
- Modo de nudo: Eje de simetría
En función de la vista seleccionada en Robot (2D o 3D), los campos que definen la simetría del eje tienen 2 o 3 coordenadas.
