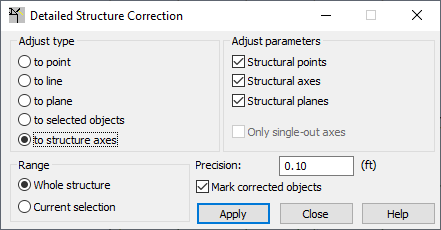

Abra el cuadro de diálogo Corrección detallada de la estructura, que permite corregir la geometría de una estructura definida seleccionando el menú Edición > Corrección detallada.
Puede que las estructuras creadas en Robot o cargadas desde archivos *.dxf o *.igs requieran ciertas modificaciones, por ejemplo, el desplazamiento de los nudos a una posición diferente. Para ello, puede utilizar el cuadro de diálogo Corrección detallada de la estructura.
Las opciones de este diálogo le permiten cambiar la posición de los nudos de la estructura o los puntos característicos de los objetos de la estructura (por ejemplo, las cimas del contorno de una pletina, los puntos que definen un arco, los puntos que definen un cono, etc.). Los nudos o los puntos característicos de los objetos de estructura se pueden desplazar (definir) a:
- Punto: en el campo Parámetros del ajustamiento, especifique las coordenadas del punto al que desea mover un nudo.
- Línea: en el campo Parámetros del ajustamiento, debe especificar las coordenadas de dos puntos que definen una línea; los nudos se desplazan (proyectan) a la línea definida.
- Plano: en el campo Parámetros del ajustamiento, debe especificar las coordenadas de tres puntos que definen un plano; los nudos se desplazan (proyectan) al plano definido.
- Objetos seleccionados como: nudos o barras de estructura, paneles y objetos (los nudos se desplazan a las líneas características de los objetos).
En el caso de que una parte de una estructura se ajuste a los objetos seleccionados de una estructura, deberá:
- En el campo Modo de ajustar, haga clic en los objetos seleccionados
- En el campo Parámetros del ajustamiento, introduzca o seleccione gráficamente los nudos o barras, paneles u objetos a los que se desplazarán los nudos o puntos característicos.
- En el campo Rango, debe hacer clic en Selección actual y seleccionar gráficamente la parte de la estructura que debe corregirse.
Nota: Cuando se selecciona primero Rango: selección actual, y luego se determinan los parámetros del ajustamiento antes de seleccionar los objetos para la selección actual, debe elegir la opción Seleccionar del menú de método abreviado de teclado. En caso contrario, los objetos seleccionados se añadirán al campo Parámetros del ajustamiento. - Para líneas de construcción definidas: existen tres formas de hacerlo en el campo Parámetros del ajustamiento: los nudos se pueden desplazar a los nudos que son intersecciones de las líneas de construcción, a las líneas de construcción y a los planos definidos por las líneas de construcción.
En la parte inferior del cuadro de diálogo, hay dos opciones: Estructura entera o Selección actual. Indican el dominio para corregir una estructura. Además, se puede determinar la precisión, que es un valor de distancia que define el rango en el que se realizan las correcciones de una estructura. Las correcciones de estructura solo se realizan cuando la distancia es menor que la precisión. Si la opción &Resaltar los objetos corregidos está activada, después de corregir el modelo de estructura, se seleccionan los objetos (barras, paneles, etc.) del área de dibujo cuya geometría se ha modificado.
Para realizar la corrección de la estructura:
- Seleccione el modo que desea ajustar en Modo de ajustar.
- Determine los parámetros del ajustamiento en función del modo de ajustar. Determine el punto, la línea o el plano al que se desplazarán los nudos o los puntos característicos de una estructura.
- Especifique si la corrección es para la estructura entera o solo para los elementos estructurales seleccionados.
- Defina un valor de precisión.
- Haga clic en Aplicar.
