Geometría

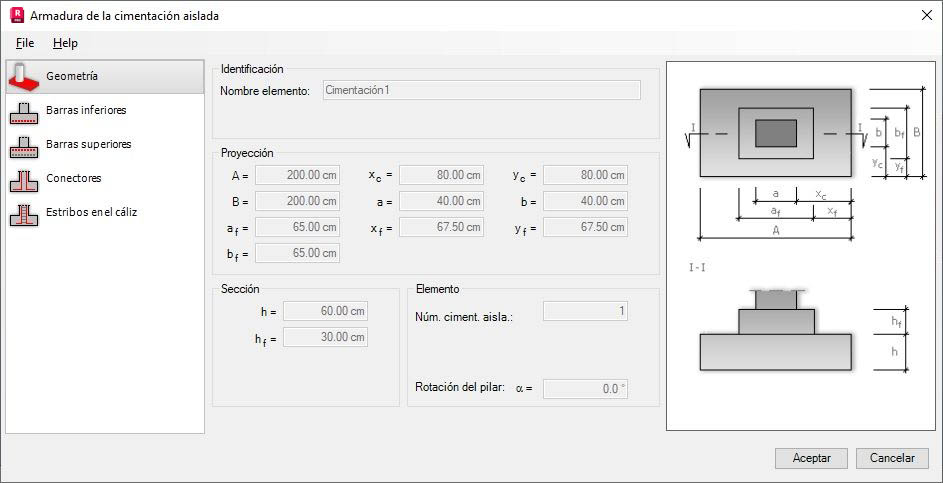

Armadura de la cimentación aislada, iniciada desde Autodesk® Revit®.

Entre los parámetros de la geometría de la cimentación aislada, se incluyen los siguientes:

• Parámetros de identificación (familia y tipo) de una cimentación aislada cargada desde un modelo de Revit.
• Dimensiones del plano.
• Dimensiones de la sección.
• Parámetros del elemento, incluidos el número de cimentaciones, el nivel, la excentricidad y el ángulo.

Formas admisibles de la cimentación aislada y el pilar:

• Cimentación aislada
  • Rectángulo simple
  • Rectángulo doble
  • trapezoide
• Pilar adyacente
  • Rectangular de hormigón armado
  • Circular de hormigón armado
  • Acero
  • Sin pilar adyacente

Si la opción Guardar datos sin generar armaduras está desactivada, las barras de armadura se generan y se muestran en Autodesk® Revit®. Si se selecciona esta opción, se generan los datos de armadura (y se pueden utilizar después de reiniciar la extensión), pero no se pueden mostrar barras de armadura en Autodesk® Revit®.

Armadura de la cimentación aislada, iniciada desde Autodesk Robot Structural Analysis.

Especifique los siguientes datos en la parte superior del cuadro de diálogo:

• Nombre de una cimentación aislada
• Número de cimentaciones aisladas definidas
• Dimensiones de la cimentación aislada (en planos y dimensiones de la sección)
