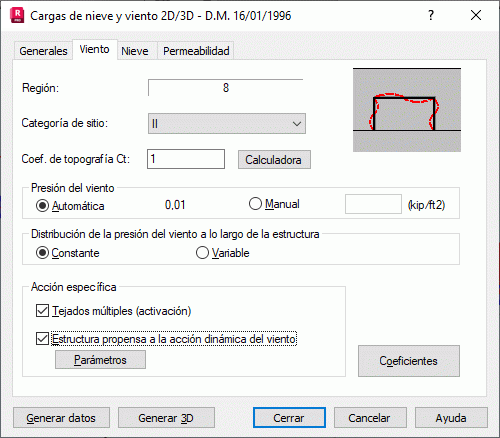

Al abrir el cuadro de diálogo Cargas de viento y nieve y hacer clic en la ficha Viento, se muestra el siguiente cuadro de diálogo.
El cuadro de diálogo se divide en varios campos con determinados grupos de opciones. En la parte superior del cuadro de diálogo se encuentra el campo Región, que muestra las regiones disponibles para una norma de viento y nieve. Además, puede especificar valores para la Categoría de exposición y el Coeficiente de topografía.
El valor del coeficiente de topografía Ct se calcula mediante el cuadro de diálogo Coeficiente de topografía Ct en función de los siguientes valores: ubicación de una estructura en relación con una colina (en la cima, en una pendiente), altura del edificio, altura de la colina, pendiente, etc. Al hacer clic en el botón Calculadora, se abre el cuadro de diálogo Coeficiente de topografía Ct.
El campo Presión del viento presenta las siguientes opciones:
- Automática: calcula automáticamente la presión básica del viento en función de los valores especificados para la ubicación de una estructura.
- Manual: especifica manualmente la presión básica del viento. Al especificar valores manualmente, Robot no tiene en cuenta parámetros como Región o Categoría de exposición.
El campo Distribución de la presión del viento a lo largo de la estructura tiene las siguientes opciones:
- Constante: presupone que el valor de presión (que afecta a los valores de carga) es constante a lo largo de la altura de toda la estructura.
- Variable: presupone que el valor de presión (que afecta a los valores de carga) es variable a lo largo de la altura de toda la estructura.
El campo Acción específica tiene las siguientes opciones:
- Tejados múltiples (activar): tiene en cuenta un efecto de tejados múltiples, es decir, los tejados se protegen entre sí. Se asocia con la reducción de los coeficientes aerodinámicos en los elementos ocultos.
- Estructura propensa a la acción dinámica del viento: especifica el efecto de viento dinámico en una estructura. Cuando se selecciona esta opción y se hace clic en Parámetros, Robot abre un cuadro de diálogo para definir el valor del Cd del coeficiente dinámico.
Al hacer clic en Coeficiente se abre el cuadro de diálogo para definir los coeficientes de una carga de viento.
