Esta opción permite realizar un análisis detallado de las siguientes barras:
- Almas en barras I,
- Barras con sección en cajón, o
- Barras de canal hechas con secciones laminadas o soldadas.
Acceda al análisis detallado de la norma francesa de acero CM66 haciendo clic en el botón Detallado del cuadro de diálogo Resultados detallados.
Se definen los siguientes cálculos, de acuerdo los requisitos descritos en la norma CM66.
- Estabilidad del alma sin rigidizadores bajo tensión compleja (capítulo 5,212-3)
- Estabilidad del alma con rigidizadores bajo tensión compleja (capítulo 5,212-3)
- Comprobación del rigidizador (capítulo 5,212-4)
La comprobación de la estabilidad de un alma con o sin rigidizadores se realiza por separado. La estabilidad del rigidizador solo se verifica si se selecciona la comprobación del alma con rigidizadores.
El número máximo de puntos de cálculo de análisis para un solo miembro es 101. Se comprueba una condición de norma apropiada para cada punto y para cada caso de carga (combinación de normas) definidos. Se muestran los resultados del caso de carga con la relación más alta.

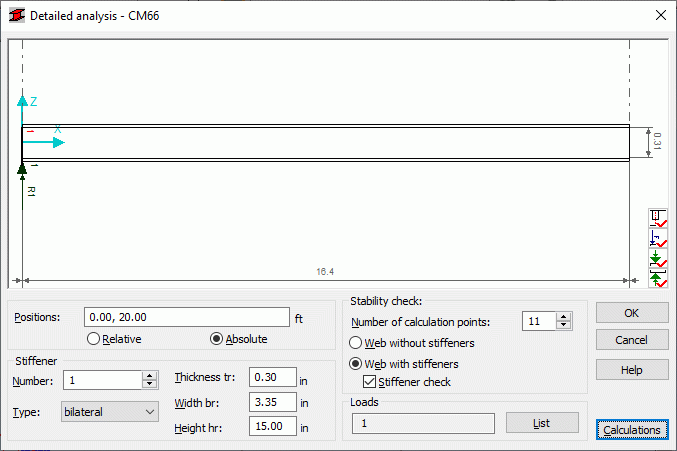

La parte superior del cuadro de diálogo presenta un dibujo esquemático de un miembro, incluidas sus cotas; la esquina inferior derecha del dibujo muestra los iconos que se indican a continuación:
|
Activa o desactiva la visualización de los rigidizadores, los números de los rigidizadores, los números de los paneles y las distancias entre los rigidizadores. |
|
Activa o desactiva la visualización de las fuerzas que actúan sobre el ala superior de una barra, sus números y las distancias entre ellas. |
|
Activa o desactiva la visualización de las fuerzas que actúan sobre el ala inferior de una barra, sus números y las distancias entre ellas. |
|
Activa o desactiva la visualización de los apoyos o las barras adyacentes ubicados en el ala superior de una barra, sus números y las distancias entre ellos. |
|
Activa o desactiva la visualización de los apoyos o las barras adyacentes ubicados en el ala inferior de una barra, sus números y las distancias entre ellos. |
El análisis detallado realizado para la norma de acero francesa CM66 se aplica a los casos de carga definidos durante los cálculos. En el caso o casos de carga actual, solo se calculan las fuerzas externas e internas.
Al analizar una viga, si se detecta un apoyo que ya se ha definido, este se dibujará automáticamente en un dibujo. Si no se define ningún apoyo (por ejemplo, si está trabajando con las traviesas de una estructura), puede unirse una barra vertical (que podría actuar como apoyo) a la viga analizada. Los puntos en los que se colocan las vigas adyacentes (subordinadas), que transfieren cargas a la viga analizada, se reconocen automáticamente. Las posiciones de las fuerzas concentradas que actúan sobre la viga también se reconocen automáticamente.
Los cálculos se inician después de hacer clic en el botón Cálculos.
Las siguientes opciones se encuentran en la parte inferior del cuadro de diálogo:
- Número de puntos de cálculo: especifique el número de divisiones de la barra (en segmentos de la misma longitud). Las fuerzas internas se calculan en estos puntos.
- Alma sin rigidizadores: si se selecciona esta opción, dejarán de estar disponibles todas las opciones asociadas a los rigidizadores de la barra. La barra se analiza como elemento sin rigidizadores.
- Alma con rigidizadores: si se selecciona esta opción, las opciones asociadas a los rigidizadores de la barra pasan a estar disponibles (una parte de ellas, después de seleccionar la opción Verificación de rigidizadores). La barra se analiza como elemento con rigidizadores.
- Verificación de rigidizadores: cuando se selecciona esta opción, se activan los campos utilizados para la definición de los parámetros básicos de los rigidizadores. Cada rigidizador se puede modificar individualmente.
- Cargas: lista de casos de carga considerados en el análisis detallado de la barra.
Los rigidizadores se definen automáticamente después de ejecutar el análisis detallado en las siguientes ubicaciones de la barra:
- En los puntos en los que se han definido apoyos
- En los puntos en los que se aplican fuerzas concentradas
- En los puntos en los que se han detectado barras adyacentes
Los parámetros de los rigidizadores que se definen automáticamente se pueden modificar; todos los rigidizadores definidos automáticamente se pueden modificar, añadir o eliminar libremente. Las posiciones de los rigidizadores se muestran en el campo de edición Posiciones; una posición de rigidizador se puede definir en coordenadas reales o en coordenadas relativas (con respecto a la longitud de la barra).
Por defecto, se definen los siguientes parámetros de rigidizador:
- Tipo de rigidizador: bilateral
- Espesor: espesores de las almas
- Anchura: la mitad de la diferencia entre la anchura de la viga y el espesor del alma
- Altura: altura del alma
Por defecto, se presupone que la longitud de la viga es igual a la distancia entre los ejes teóricos de las barras.
El programa permite realizar los siguientes cálculos:
Estabilidad del alma sin rigidizadores bajo tensión compleja (5,212-3)
- Se analiza una viga en el número de puntos que ha definido el usuario en el campo de edición Número de puntos de cálculo.
- Las tensiones en el punto de cálculo actual se calculan sobre la base de las fuerzas internas leídas en un caso de carga determinado. Estas tensiones se utilizan más adelante para comprobar la fórmula de verificación empírica que se indica en el punto 5.212-3.
- Se presentan los resultados de cada punto de cálculo y del caso de carga, lo que da como resultado la relación más desfavorable.
Estabilidad del alma con rigidizadores bajo tensión compleja (5,212-3)
- El mismo patrón utilizado para la comprobación del alma sin rigidizadores se utiliza para la estabilidad del alma con rigidizadores bajo tensión compleja. Durante la verificación, Robot aplica la segunda fórmula empírica que se indica en el punto 5.212-3.
Estabilidad de los rigidizadores transversales (5,212-4)
- La comprobación se ejecuta en los puntos donde se colocan los rigidizadores.
- La fuerza que actúa sobre el rigidizador se calcula, de acuerdo con el comentario del punto 5,212-4, como la diferencia entre la fuerza transversal que actúa sobre el punto en el que se coloca el rigidizador y la fuerza transversal máxima que puede soportar un alma sin rigidizadores en este punto.
- Los parámetros de los rigidizadores se calculan suponiendo que cooperan con el segmento de alma de la longitud equivalente a 30 veces el espesor del alma.
- La estabilidad del rigidizador se comprueba de forma análoga a la estabilidad de los pilares en compresión axial, según el punto 3,41 de la norma.
