Pletinas de las alas

Utilice el panel Pletinas de las alas para definir las dimensiones geométricas de las pletinas en las barras de alas.

Elementos del diálogo

Nota: Si la unión no es simétrica, el panel Pletinas de las alas se divide en dos paneles:

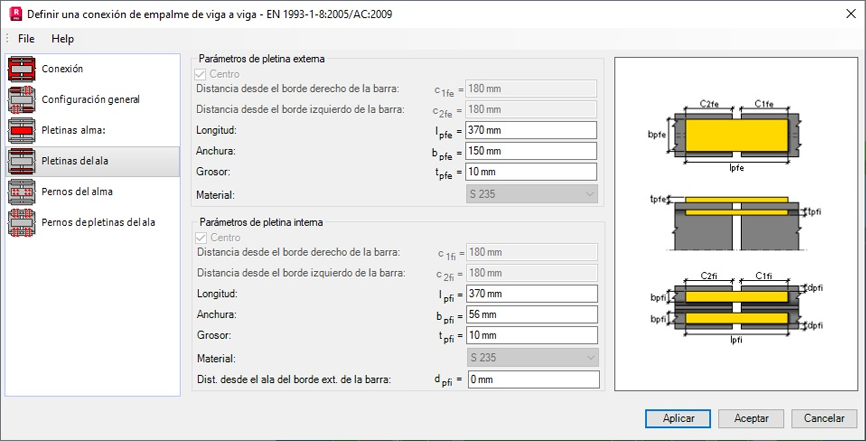

Pletinas ala superior y Pletinas ala inferior para las uniones de empalme de viga a viga.

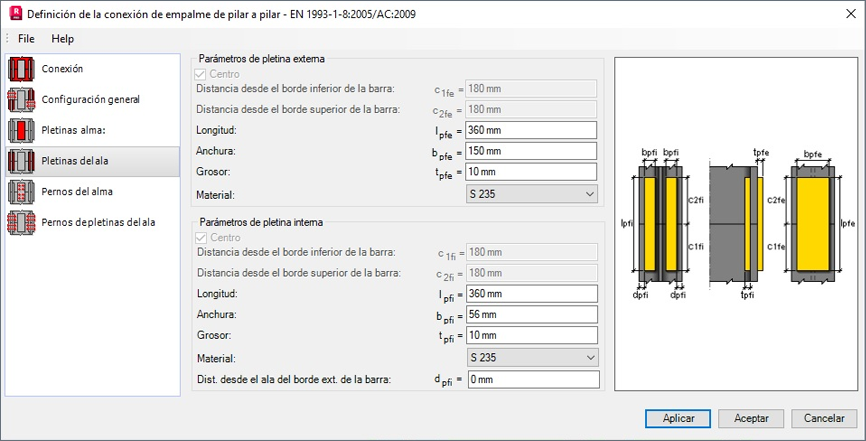

Pletinas del ala derechas y Pletinas del ala izquierdas para uniones de empalme de pilar a pilar.

Centro: Calcula automáticamente la distancia desde el borde de la barra y la distancia desde el borde superior de la barra.
Nota: Si la unión es simétrica, esta opción no se puede desactivar.
Distancia desde el borde derecho/inferior de la barra: Especifique la distancia entre la pletina y el borde derecho o inferior de la barra.
Nota: Si la opción Centro está activada o si la unión es simétrica, esta distancia se calcula automáticamente.
Distancia desde el borde izquierdo/superior de la barra: Especifique la distancia entre la pletina y el borde izquierdo o superior de la barra.
Nota: Si la opción Centro está activada o si la unión es simétrica, esta distancia se calcula automáticamente.
Longitud: Introduzca la longitud de la pletina.
Anchura: Introduzca la anchura de la pletina.
Espesor: Introduzca el espesor de la pletina.
Material: Seleccione el material de la pletina.
Dist. desde el ala del borde ext. de la barra: Especifique la distancia entre los bordes de la pletina interna y el ala de la barra.
