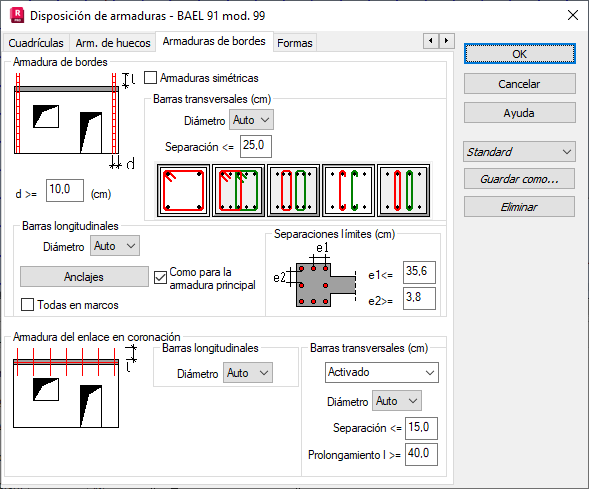

La ficha Armadura de bordes permite definir los parámetros de la armadura de los bordes.
Acceso
Seleccione Diseño de hormigón armado
Armadura real y, a continuación, cree un nuevo elemento de hormigón armado o abra uno existente.
- Haga clic en Análisis Disposición de armaduras.
- Haga clic en
(Disposición de armaduras).
Elementos del cuadro de diálogo
- Para muros calculados según el método BAEL simplificado
-
Esta armadura es el resultado de la generación de barras transversales que abarcan las barras verticales principales (barras de armadura vertical distribuida) sobre la anchura siguiente.
- En muros sometidos a una carga normal (no sísmica), el CV de la armadura cercana a los bordes se genera en la zona oculta cuya anchura es igual al espesor máximo del muro o 20 cm.
- En muros sometidos a una carga sísmica, donde no se proporciona la armadura principal, el CV de las armaduras repartidas se genera en la zona oculta cuya anchura es igual al espesor máximo del muro y 20 cm.
- En muros sometidos a una carga sísmica, donde se proporcionan las armaduras repartidas principales, la armadura transversal abarca las barras verticales existentes sobre la anchura d'.
- Al mismo tiempo, se comprueban las condiciones relacionadas con el diámetro mínimo y la separación máxima de las barras en las zonas próximas al borde.
- Para muros calculados según el método clásico (BAEL) y según ACI
-
Esta armadura se calcula para la compresión/flexión. En el caso de ACI, la armadura vertical se reparte sobre la anchura del elemento de contorno definido en la distribución para la definición de la geometría. La armadura transversal se genera según los requisitos detallados relacionados con las zonas de contorno. En el caso de BAEL, las armaduras verticales y horizontales se generan sobre la anchura d' (en el caso de muros no sísmicos, el valor d' es igual al valor del espesor máximo del muro y 20 cm).
Se pueden definir los siguientes parámetros de las barras de borde.
- En las barras longitudinales, es posible determinar las separaciones límite entre barras (inactivas con el método BAEL simplificado), un diámetro de barra obligatorio, así como activar la opción Todas en marcos. Puede establecer que un tipo de barra termine sobre el muro seleccionando la opción correspondiente en el cuadro de diálogo Anclajes.
- En las barras transversales, es posible seleccionar una disposición preferida para la armadura transversal, así como un diámetro de barra obligatorio y una separación preferida.
- La dimensión d hace referencia a la anchura sobre la que se generan las barras transversales (ACI) o las barras longitudinales y transversales (BAEL). Al mismo tiempo, se tienen en cuenta las condiciones normativas (se adopta la condición de mayor valor).
Además, el método BAEL clásico permite utilizar la opción Armadura simétrica. Esta opción se utiliza para generar armaduras simétricas cerca de los bordes (para los valores máximos de armadura y la anchura de zonas ocultas).

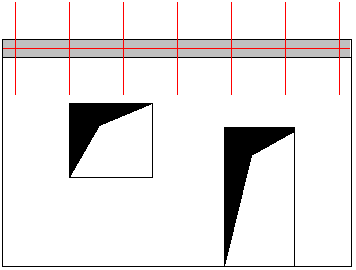

El CH de la armadura del enlace en coronación horizontal solo se proporciona en muros calculados según la norma francesa BAEL. Consta de barras longitudinales (horizontales) y barras transversales que son esperas que conectan un enlace en coronación con las plantas sucesivas. El diámetro de las barras longitudinales, así como el diámetro de las barras transversales y su separación, se pueden definir en la ficha Armadura de bordes. Los parámetros por defecto corresponden a los requisitos de armadura de construcción mínima.
La opción Guardar como permite reutilizar un conjunto de parámetros de disposición de armaduras. Este conjunto se guarda en el directorio de usuario actual. Puede reutilizar este conjunto para el otro elemento en el cuadro de diálogo Disposición de armaduras o asignarlo al elemento seleccionado (o a los elementos seleccionados del mismo tipo) en el Inspector de componentes de hormigón armado.
La opción Suprimir permite eliminar el conjunto seleccionado de parámetros de disposición de armaduras.
