Disposición de armaduras: ficha Armaduras distribuidas (muro de hormigón armado)

La ficha Armaduras distribuidas permite definir los parámetros de armaduras distribuidas en forma de barras.

Acceso

Seleccione Diseño de hormigón armado Armadura real y, a continuación, cree un nuevo elemento de hormigón armado o abra uno existente.

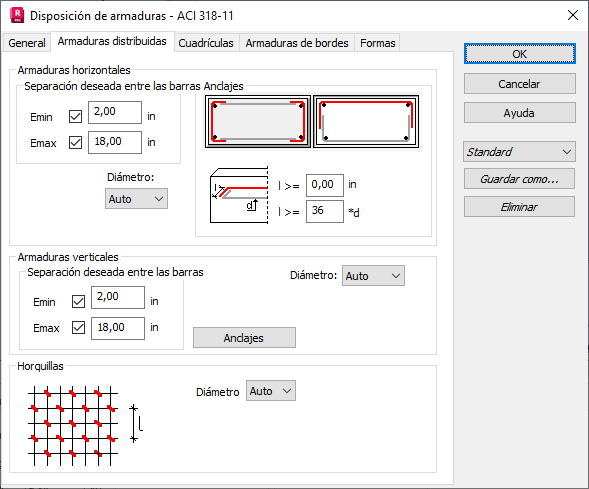

Elementos del cuadro de diálogo

Nota: El contenido del cuadro de diálogo depende de la norma de hormigón armado seleccionada durante el dimensionamiento de muros y es posible que algunas de las opciones no estén disponibles.
Armadura horizontal
Se genera como barras distribuidas uniformemente a lo largo de la altura del muro. Los extremos de las barras horizontales en los bordes del muro (un extremo de tramo, huecos) dependen de la opción definida.

Separación deseada entre las barras (máxima y mínima): define la separación preferida de las barras horizontales.

Diámetro: define el diámetro de la barra para las barras horizontales.

Anclajes: define la disposición y la distribución de anclajes y los parámetros de los anclajes.

Armadura vertical

Esta incluye barras que pasan por toda la altura del muro. La forma de generar las armaduras depende de la norma seleccionada para los cálculos de hormigón armado y de un método de cálculo.

Con el método clásico BAEL y los cálculos según ACI, esta armadura se genera como distribuida uniformemente a lo largo de toda la sección del muro.

  • En el método simplificado BAEL, se genera una armadura vertical sobre la anchura de las zonas. Las zonas de armadura son segmentos de la anchura resultante de la geometría del muro y el carácter de la envoltura de diagramas de tensiones en el muro. En el caso de las armaduras traccionadas, las barras de armadura presentan tensiones de tracción completas (el valor máximo) en una zona determinada. En el caso de la compresión, se calcula un área de armadura de barras verticales para garantizar que una zona determinada pueda soportar tensiones de tensión medias.
  • Las zonas adyacentes de las armaduras verticales necesarias pueden combinarse en una zona al generar las armaduras proporcionadas. Esta solución permite seleccionar la opción óptima de distribución de armaduras.

Separación deseada entre las barras (máxima y mínima): define la separación preferida de las barras verticales.

Diámetro: define el diámetro de la barra para las barras verticales.

Horquillas

Esta opción se utiliza para unir capas de armadura colocadas en las superficies de muro opuestas (si la norma requiere el uso de horquillas). La norma BAEL permite definir la separación máxima de las horquillas. Si la opción Descuidar las condiciones normativas está activa, la separación generada de las horquillas será tal y como el usuario la ha definido. De lo contrario, se elegirá la separación más pequeña definida por el usuario y aquellas requeridas por la norma.

En el caso de las armaduras distribuidas en forma de mallas electrosoldadas para BAEL, la separación horizontal y vertical de las horquillas se obtiene de un valor especificado directamente por el usuario. Las posiciones de las horquillas no tienen en cuenta las posiciones reales de las barras de mallas electrosoldadas; solo se utilizan para calcular un número de horquillas en el muro en función de la separación especificada. Se debe prestar especial atención a la distribución correcta de las horquillas en una estructura real.

Diámetro: define el diámetro de la barra para las horquillas.

La opción Guardar como permite utilizar de nuevo un conjunto de parámetros de disposición de armaduras. Este conjunto se guarda en el directorio de usuario actual. Puede reutilizar este conjunto para el otro elemento en el cuadro de diálogo Disposición de armaduras o asignarlo al elemento seleccionado (o a los elementos seleccionados del mismo tipo) en el Inspector de componentes de hormigón armado.

La opción Suprimir permite eliminar el conjunto seleccionado de parámetros de disposición de armaduras.
