Como Revit se recomienda actualmente como herramienta fundamental para la coordinación de modelos físicos y analíticos, y su geometría de modelo analítico puede ser precisa y totalmente versátil, se ha ajustado la naturaleza de la interoperabilidad de Revit y Robot. Un intercambio geométrico realmente bidireccional se centra en el modelo analítico y sus propiedades de material y sección.

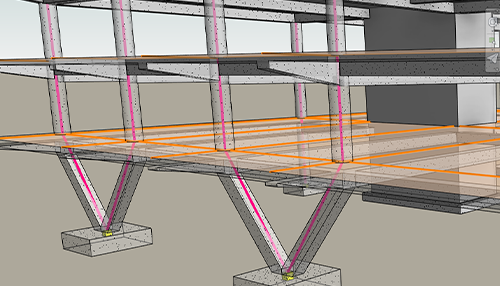

El método de modelado basado en análisis de Revit presenta nuevas funciones mejoradas de modelado estructural para el modelado analítico.
La versión Revit 2024 presenta una nueva forma de definir cargas estructurales. Las cargas puntuales, lineales y de área se hospedan en componentes y paneles analíticos, y se pueden restringir a la geometría del elemento. Toda la nueva definición de carga se transfiere por completo al modelo de Robot Structural Analysis.
Entre las mejoras en el vínculo entre Revit y Robot Structural Analysis, se incluyen las siguientes:
- Evite la importación de cargas estructurales definidas fuera del contorno anfitrión de Revit a Robot (las excepciones se aplican a cargas lineales en paneles parcial o totalmente fuera del anfitrión).
- Transferencia simplificada a Robot de la carga uniforme en el panel.
- Se han mejorado las funciones de transferencia para las propiedades de panel que difieren en espesor y material.
- Se ha activado la transferencia de paneles analíticos creados mediante extrusión en Revit.
- Se ha activado la asignación del tipo de dimensionamiento de acero por defecto en Robot al transferirse desde Revit en función del componente analítico Función estructural definido en Revit.
- Se ha activado el recorrido bidireccional de los parámetros de dimensionamiento de acero entre Revit y Robot.
- Se ha activado la actualización de la posición de rejilla cuando se edita en Revit y se envía al modelo de Robot.
- Se ha activado la transferencia de barra de arco de Revit a Robot.
- Se ha activado la creación de uniones rígidas al transferir vínculos analíticos desde Revit.
