Explore las formas de cubierta básicas de muestra en Revit.
El archivo contiene ejemplos de lo siguiente, así como un edificio con una combinación de tipos de cubierta:
- cubierta a cuatro aguas
- cubierta a dos aguas
- cubierta a un agua
- cubierta plana básica
- cubierta plana modificada con una flecha de pendiente
- cubierta plana modificada con edición de formas
- bóveda de cañón
Descargar el archivo de muestra
- Haga clic en el nombre de archivo: roof_sample_file.rvt.
- Abra el archivo en Revit.
- Para interactuar con una cubierta en el proyecto de ejemplo, selecciónela en el área de dibujo y haga clic en Editar contorno para ver el boceto de la cubierta.
Nota: En el ejemplo en el que se ha editado la forma de la cubierta, las herramientas de edición de forma se mostrarán en la ficha contextual de la cinta de opciones.

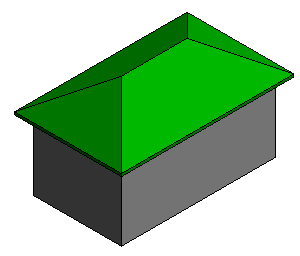

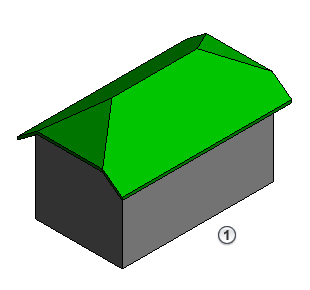

Cubierta a cuatro aguas
Todos los bordes del boceto se han establecido para ser de definición de pendiente.
|
|

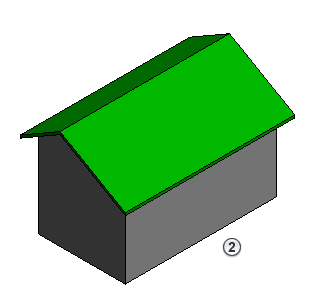

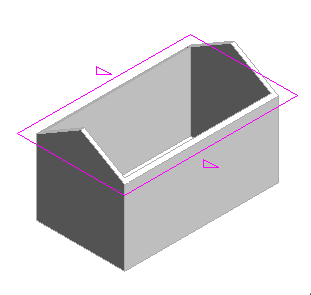

Cubierta a dos aguas
Dos bordes del boceto están establecidos para ser de definición de pendiente. Los muros están enlazados a la cubierta, por lo que rellenarán los extremos de hastiales de la cubierta.
|
|

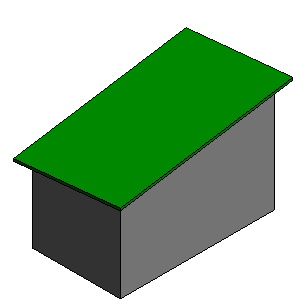

Cubierta a un agua
Un borde del boceto está establecido para ser de definición de pendiente. Todos los muros se enlazan a la cubierta.
|
|

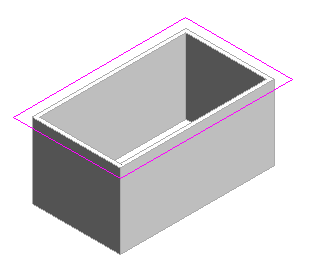

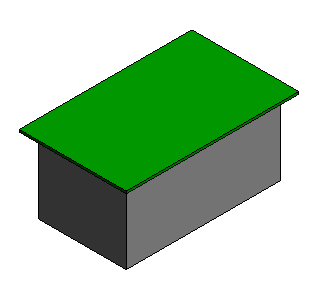

Cubierta plana
Ninguno de los bordes está establecido para ser de definición de pendiente. Las cubiertas sin bordes de definición de pendiente se pueden modificar mediante las herramientas de edición de forma. Las herramientas de edición de forma están disponibles cuando se selecciona el elemento de cubierta en el área de dibujo.
|
|

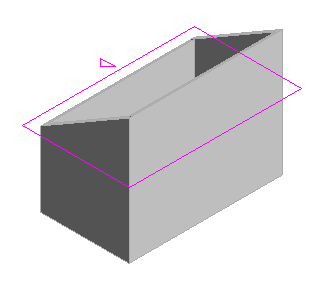

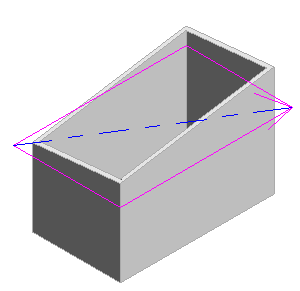

Flecha de pendiente
Use una flecha de pendiente para crear una pendiente en una cubierta. La flecha de pendiente no tiene que seguir un borde y se puede utilizar en una parte de un borde. En este ejemplo, la flecha de pendiente determina la pendiente de la cubierta desde una esquina hasta la otra esquina.
|
|
Cubierta con forma editada
La edición de formas permite colocar los puntos y los bordes de forma independiente. En este ejemplo, se añade un punto al centro de la cubierta y, a continuación, este se sitúa más abajo para crear un área de depresión de la cubierta.
|
|

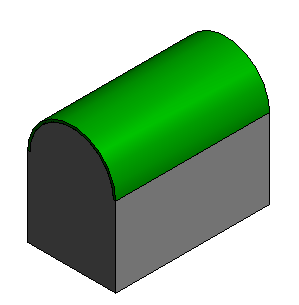

Bóveda de cañón

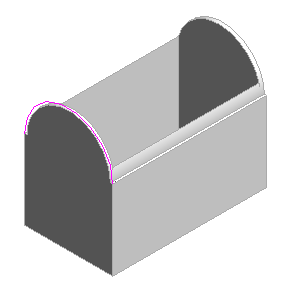

Cubierta por extrusión extruye en función de la forma de un borde de boceto. En este ejemplo, se utiliza un arco como el borde de boceto para crear una cubierta de bóveda de cañón. Los muros se enlazan al elemento de cubierta. Seleccione la cubierta y use la herramienta Editar perfil de la ficha contextual para editar el boceto de la cubierta extruida.
|
|

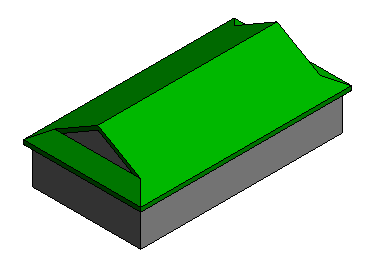

Modificaciones de boceto de cubierta
Cambie las propiedades de las líneas de boceto que se utilizan en los elementos de cubierta para que afecten a la geometría. La pendiente de cada borde de cubierta se puede definir de forma independiente. Utilice la propiedad "Desfase desde base de cubierta" para crear tejados con cerramientos con aleros o definir alturas de alero alternativas para cada lado de la cubierta.
|
|
Las flechas de pendiente utilizadas en segmentos que conforman un borde de cubierta crearán una buhardilla a lo largo del borde de la cubierta.
|
|

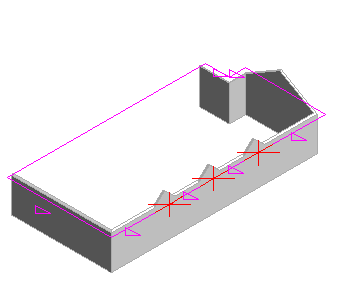

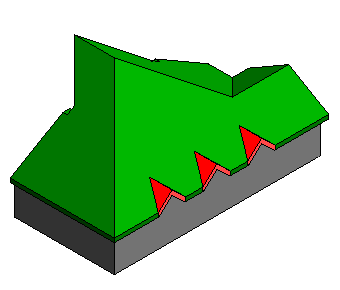

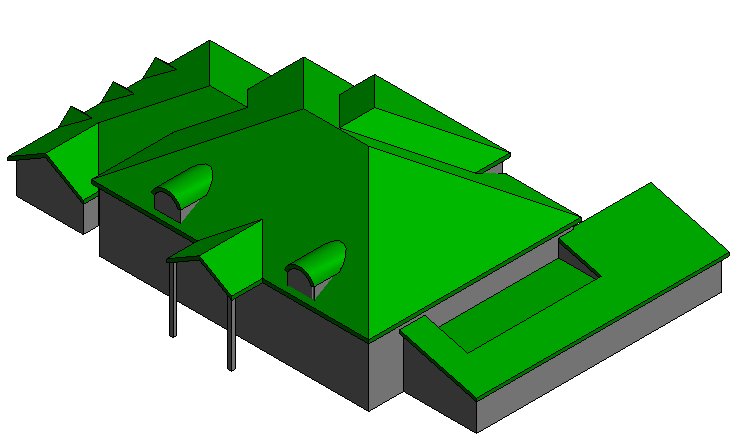

Cubierta combinada
El modelo de ejemplo utiliza una combinación de elementos de cubierta para componer la cubierta completa. Puede seleccionar y editar cada elemento de cubierta individualmente.
- La herramienta Unir cubierta se utiliza para unir diferentes elementos de cubierta y elementos de buhardilla.
- La herramienta Hueco de buhardilla se utilizaba para cortar agujeros en la cubierta principal de las buhardillas.
- Las flechas de pendiente se utilizaban en línea con un borde de cubierta para crear buhardillas con una línea de alero compartida.
- El borde de cubierta en la buhardilla de mayor tamaño se corta con un elemento in situ vacío.
- Una cubierta a dos aguas se realiza con dos elementos de cubierta. La primera, la cubierta que conforma la parte inferior se crea utilizando la propiedad "Nivel del límite" y un "Desfase del límite" y, a continuación, se crea y coloca una segunda cubierta en el nivel del límite de la primera cubierta. Una vez en posición, los dos elementos de la cubierta se unen.
