Puede añadir tubos paralelos a un tramo de tubo existente que esté conectado a través de un conector de superficie en un equipo o a una bandeja de cables.
Vídeo: Colocar tubos paralelos
- Abra la vista en la que desee añadir tubos paralelos.
- Haga clic en la ficha Sistemas
grupo Electricidad
Tubos paralelos.
- En la cinta de opciones, especifique las opciones siguientes:
Si desea... Debe... utilizar el radio de curvatura del tubo original para dibujar tubos paralelos hacer clic en
Mismo radio de curvatura.
utilizar un radio de curvatura variable para dibujar tubos paralelos Nota: Esta opción solo está disponible para tubos sin uniones.hacer clic en
Radio de curvatura concéntrico.

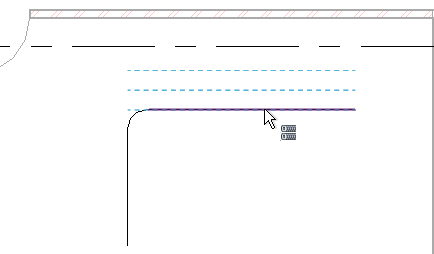

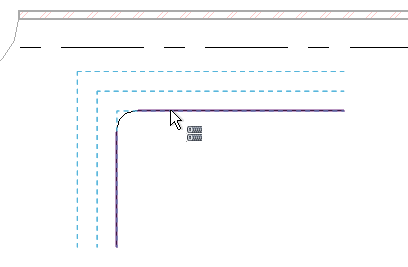

cambiar el número por defecto de tramos de tubo horizontal o vertical escribir un valor en el cuadro de texto situado a la derecha de Número horizontal o Número vertical. cambiar el desfase por defecto de tramos de tubo horizontal o vertical escribir un valor en el cuadro de texto situado a la derecha de Desfase horizontal o Desfase vertical. - En el área de dibujo, mueva el cursor a un tubo existente para resaltar un segmento. A medida que se mueve el cursor a un lado del tubo existente, se muestra un contorno para los tubos paralelos.
- Haga clic para colocar el conducto paralelo.
- Para finalizar el tramo de tubos paralelos, haga clic en Modificar.
Pulse la tecla Tabulador para seleccionar todo el tramo de tubo.
