Tipos de resultados disponibles para el análisis estático

Puede visualizar los resultados para un caso de carga, una combinación de carga o una envolvente de caso de carga predefinida.

Nota: Antes de seleccionar los resultados que desea mostrar, en la barra de controles de vista, haga clic en

Mostrar modelo analítico.

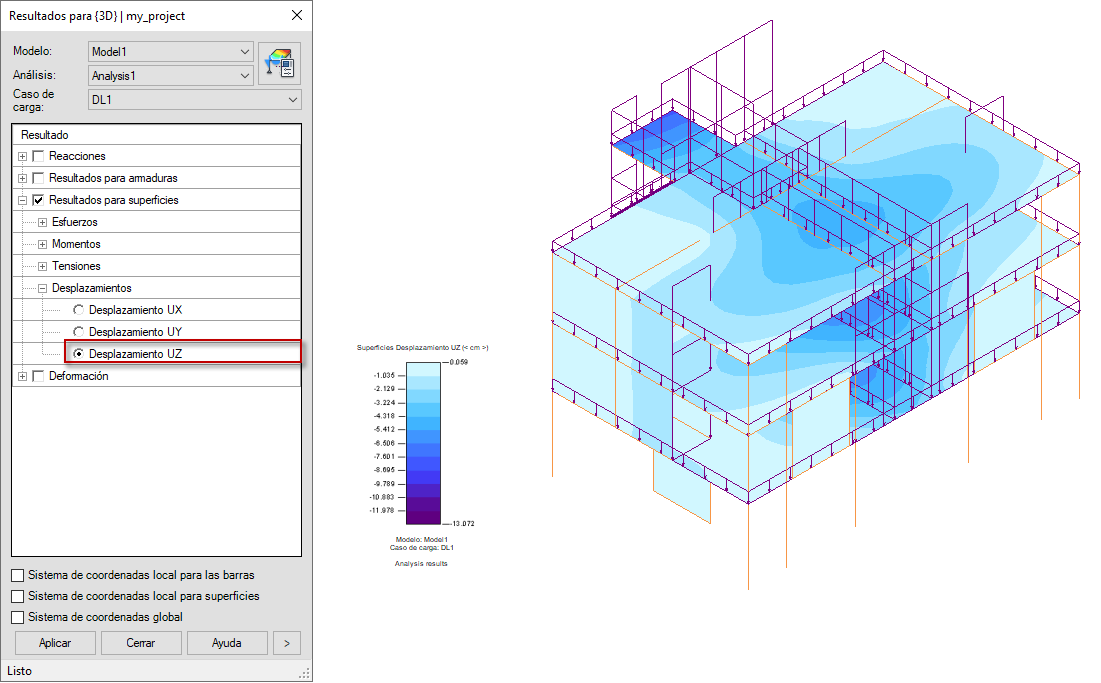

Tipos de resultados para análisis estáticos

Reacciones
- Esfuerzos (FX, FY y FZ)
- Momentos (MX, MY y MZ).
- Desplazamientos (UX, UY y UZ)
- Rotaciones (RX, RY y RZ)
Resultados para armaduras (vigas, pilares y tornapuntas)
- Esfuerzos: Fx, Fy y Fz
- Momentos: Mx, My y Mz
- Desplazamientos (UX, UY y UZ)
- Tensiones: tensiones normales extremas, tensiones axiles (solo esfuerzo), tensiones de flexión extremas(solo momento)
Resultados para paneles (elementos superficiales) como muros, plantas y losas de cimentación
- Esfuerzos: Nxx (esfuerzo de membrana) , Nyy (esfuerzo de membrana), Nxy (esfuerzo de membrana), Qxx (esfuerzo cortante) y Qyy (esfuerzo cortante)
- Momentos: Mxx, Myy y Mxy
- Tensiones: Sxx (máximo absoluto), Sxy (máximo absoluto), Syy (máximo absoluto), Txx (cortante - capa intermedia) y Tyy (cortante - capa intermedia)
- Desplazamientos: (Ux, Uy y Uz).
Deformación

Nota: Para los paneles solo se puede mostrar un tipo de resultado a la vez.
