Modelado de acero de punto a punto

Utilice la opción Acortamiento automático de Configuración estructural para crear geometría de elementos de acero a partir de los puntos exactos de clic inicial y final.

¿Dónde está?

• Ficha Estructuragrupo Estructura
• Ficha Gestionargrupo Configuración (Configuración estructural)

Acerca del acortamiento automático de elementos de acero durante la unión automática

Puede activar y desactivar el comportamiento de acortamiento automático de los elementos de acero estructural para los modelos nuevos o, de forma retroactiva, para los modelos actuales con los siguientes pasos:

1. Haga clic en la ficha Estructuragrupo Estructura.

O

2. Haga clic en la ficha Gestionargrupo Configuración (Configuración estructural). Se abre el cuadro de diálogo Configuración estructural.
3. En el cuadro de diálogo Configuración estructural, haga clic en la ficha Elementos de acero estructurales.
4. Active la casilla Desactivar acort. auto. de elementos de acero durante la unión auto.
   Nota: Si aparece un cuadro de diálogo de aviso, haga clic en Aceptar.
5. Haga clic en Aceptar para guardar los cambios y cerrar el cuadro de diálogo Configuración estructural.

Los elementos de acero del dibujo se actualizarán con la geometría de punto a punto para los elementos de proyecto existentes y los elementos recién creados.

Opción	Ejemplo

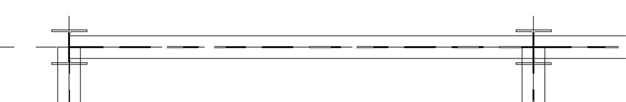

Vigas de acero con la opción Acortamiento automático activada

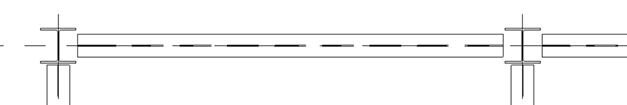

Vigas de acero con la opción Acortamiento automático desactivada

Nota:

• En el grupo Propiedades, se han modificado los siguientes conjuntos de valores:
  • No se puede modificar el valor de Extensión inicial.
  • Reducción de junta inicial se ha eliminado de la lista.
  • El grosor se vuelve a calcular para que coincida con la longitud.
  • Los valores de Longitud del sistema y Longitud de corte son ahora iguales.
  • Los elementos se pueden editar de forma adicional mediante modificadores de acero u otras funciones de Revit como vacíos, etc.
• En la cinta de opciones, al seleccionar una viga, la función Cambiar referencia ya no está disponible.
• Los pilares y los pilares inclinados no se ven afectados por la opción de punto a punto; la geometría se acortará según lo previsto según el contexto.

Flujo de trabajo de punto a punto para pilares inclinados

Al añadir un pilar inclinado mediante el flujo de trabajo de punto a punto, la geometría del pilar ahora se extiende hasta el punto final de la longitud del sistema.

Si desactiva la opción de punto a punto, el pilar inclinado se ajustará a un estado secundario. En este estado, el pilar se alinea con la parte inferior de la viga de intersección y se enlaza con la línea de intersección más pequeña.

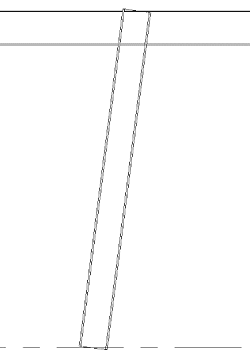

Representación de pilar inclinado creada con la opción de punto a punto activada Alineación de geometría superior: Línea de ubicación Justificación de enlace en parte superior: Intersecar pilar por la mitad

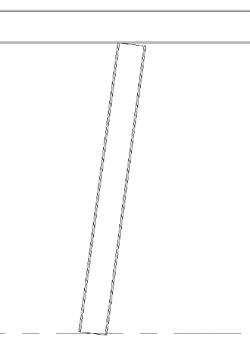

Representación de pilar inclinado creada con la opción de punto a punto desactivada Alineación de geometría superior: Línea de ubicación Justificación de enlace en parte superior: Intersección máxima
