Las herramientas de edición de formas de losa que antes solo estaban disponibles en Revit ahora también se encuentran en Revit LT.
Edición de formas
Utilice las herramientas de edición de formas para modificar la superficie de un elementos de cubierta y suelo planos sin bordes inclinados ni flechas de pendiente. Añada puntos y bordes en los que se modifique la elevación para el drenaje o realice otras ediciones necesarias para modelar las condiciones reales de los suelos y cubiertas de los modelos. La edición de formas también se utiliza en elementos de sólido topográfico para modelar condiciones de topografía en los modelos.
Al editar puntos y bordes, se da forma a la superficie del elemento en subregiones que presentan una pendiente independiente.
Consulte Acerca de la edición de formas.
Controles de elevación
- Nivel actual
- Punto base del proyecto
- Punto de reconocimiento
- Origen interno
Puede determinar si los puntos se añaden con una elevación absoluta desde la referencia seleccionada o si se desfasan una distancia especificada desde la superficie existente.

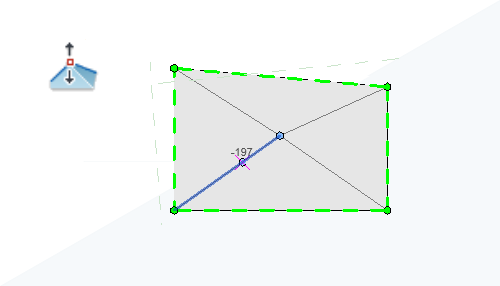

Durante la edición de formas, la elevación de la superficie situada directamente debajo del cursor se muestra junto a este. Utilice esta visualización para realizar modificaciones de formas más precisas en los elementos del modelo.
Para obtener más información, consulte Modificar la forma de un elemento.
