Utilice el comando Punzonado de Vault en Inventor para examinar una forma de iFeature 3D desde el almacén e insertarla en una cara de los nodos centrales de los agujeros del boceto.
Las herramientas de punzonado de chapa son iFeatures con atributos adicionales que cortan formas de agujero simples o complejas en una cara de la pieza, incluso a través de un pliegue.
Nota: Debe tener un boceto 2D con al menos un centro de agujero para poder usar el comando Herramienta de punzonado.

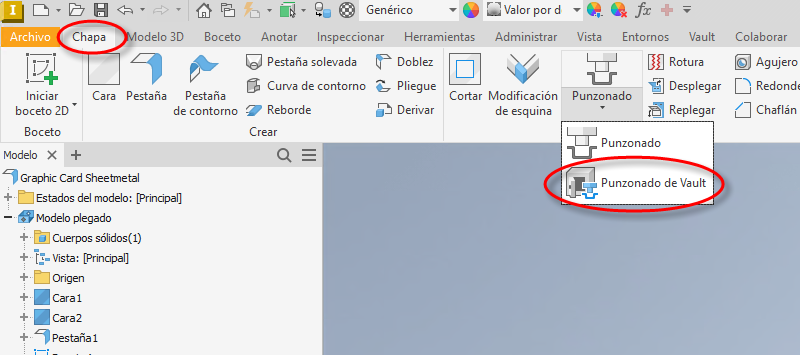

- En la cinta de opciones, haga clic en la ficha Chapa > Punzonado y seleccione Punzonado en Vault.
- En el cuadro de diálogo Seleccionar archivo de Vault, busque una forma de punzonado y haga clic en Abrir. Se abre el cuadro de diálogo Punzonado.
Para obtener más información sobre Punzonado, consulte la Ayuda de Inventor.
