Nombre d'éléments du modèle

Découvrez ce qui se passe dans le process de numérotation d'éléments de modèle.

Commencer la numérotation

Avant de commencer, assurez-vous qu'aucun élément n'est sélectionné. S'il existe des pièces sélectionnées, seules ces dernières seront prises en compte par le processus de numérotation.

Conseil : Numérotez l'ensemble du modèle afin d'éviter les problèmes ultérieurement.

Dans l'onglet Documents le groupe de fonctions Outils repérage cliquez sur (Repérage). La boîte de dialogue Repérage s'affiche.
Dans la boîte de dialogue, modifiez les paramètres nécessaires :
- La méthode de numérotation.
- La numérotation des pièces uniques et des pièces d'assemblage peut être effectuée en une seule opération ou individuellement. Sauf si la numérotation traite à la fois les pièces secondaires et les assemblages (recommandé), la numérotation des pièces secondaires doit se faire en premier.
- Valeur de départ de la numérotation.
- Autres options de numérotation.
Cliquez sur OK.

Le rapport de numérotation s'affiche dans une boîte de dialogue.

Les repères attribués sont visibles dans l’onglet Repère des boîtes de dialogue des propriétés d'objet.

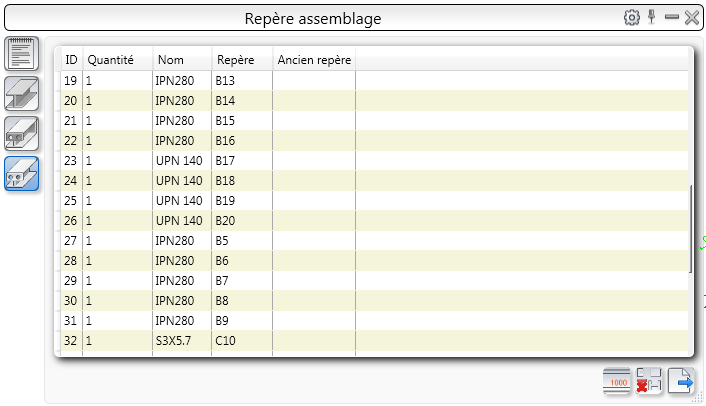

Le rapport de numérotation

Affiche la liste des éléments et leurs repères de pièces pour un modèle entier ou un jeu de sélection. Les objets sont numérotés par des numéros d'index continus.

Option	Description
(Notification (s))	Affiche la liste de tous les messages qui s'affichent lors de la numérotation et du process de vérification des conflits.
La liste des éléments	Pour chaque élément numéroté, les informations suivantes sont affichées : Numéro d'index Nombre d'objets du même type Nom Repère de pièces ou nouveau repère si le modèle a été renuméroté Le repère de pièces avant renumérotation Vous pouvez utiliser la liste pour localiser les éléments correspondants dans le modèle.
	Filtre la liste des éléments par repère préliminaire.
	Filtre la liste des éléments par repère de pièce.
	Filtre la liste des éléments par repère d'assemblage.

Un double clic sur la ligne correspondant à un élément effectue un zoom directement sur l'élément.
La sélection d'une ligne met en surbrillance l'élément dans le modèle.

La barre d'outils

Option	Description
	Affiche la boîte de dialogue Repérage.
	Désactive la mise en surbrillance et la flèche de marquage.
	Exporte le résultat de numérotation dans un fichier texte.
