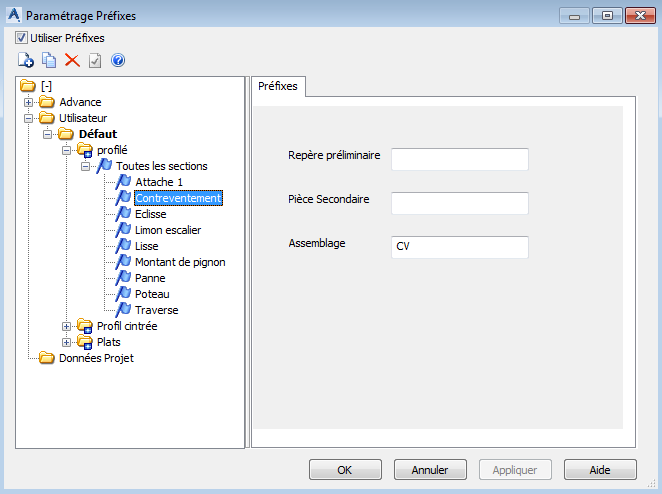

En savoir plus sur les options et les paramètres dans la boîte de dialogue Paramétrage Préfixes et les boîtes de dialogue adjacentes.
| Option | Description | |
|---|---|---|
| Case à cocher Utilisation Préfixes | Permet l'utilisation des préfixes au cours du processus de numérotation. | |
| Outils de gestion des préfixes | ||
|
Crée un nouveau profil de préfixe. | |
|
Copie l'élément sélectionné vers l'emplacement sélectionné. | |
|
Supprime l'élément sélectionné. | |
|
Définit le profil de préfixe sélectionné comme préfixe courant. | |
| La liste des profils de configuration de préfixes disponibles | Le côté gauche de la fenêtre répertorie tous les profils disponibles, divisés en deux groupes : | |
| Advance | Cette catégorie inclut tous les profils de préfixes disponibles dans Advance Steel. Leurs propriétés ne peuvent pas être modifiées. | |
| Utilisateur | Cette catégorie contient une copie de tous les profils de préfixes de la catégorie Advance. Les propriétés sont modifiables. | |
| Les profils de préfixes sont regroupés selon les éléments pour lesquels ils sont définis (poutres, tôles, tôles pliées, pièces spéciales). Pour chaque rôle de modèle, il est possible d'affecter différents préfixes de pièces uniques et de pièces d'ensemble. | ||
| L'onglet Préfixes | ||
| Pièce secondaire | Définit le préfixe de pièce unique pour le type d'élément sélectionné et le rôle du modèle. Pour la numérotation de pièces secondaires, les pièces recevront ce préfixe. | |
| Pièce d'assemblage | Définit le préfixe de pièce d'assemblage pour le type d'élément sélectionné et le rôle du modèle. Au niveau de la numérotation de la pièce d'assemblage, ce préfixe sera attribué aux pièces. | |
Les boîtes de dialogue Paramétrage Préfixes

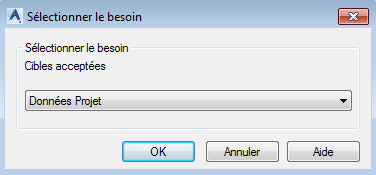

La boîte de dialogue Sélectionner le besoin
Permet de sélectionner le groupe cible dans la liste disponible.

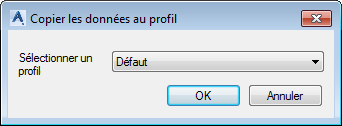

La boîte de dialogue Copier les données au profil
Sélectionner un profil : répertorie tous les profils de préfixe disponibles dans le groupe sélectionné dans la boîte de dialogue Sélectionner le besoin.

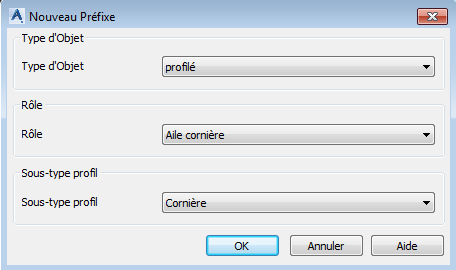

La boîte de dialogue Nouveau Préfixe
Cette boîte de dialogue permet de sélectionner des types d'objet pour lesquels les préfixes sont définis. La sélection agit comme un filtre pour les objets du modèle 3D.
| Option | Description |
|---|---|
| Type d'objet | Répertorie tous les types d'objet disponibles (poutre, tôle, boulon, etc.). |
| Rôle du modèle | Permet de sélectionner le rôle du modèle au sein de la structure. |
| Sous-type de profil | Si l'objet est de type Poutre, il répertorie le sous-type du profil. |
