Les préfixes automatiques des pièces uniques et numérotations d'ensembles peuvent être configurés en fonction du rôle du modèle.
Vous pouvez définir différents profils pour différentes tâches. Le profil à utiliser pour la numérotation doit être défini comme courant.
Les profils de préfixes sont regroupés selon les éléments pour lesquels ils sont définis (poutres, tôles, tôles pliées, pièces spéciales).
Les profils de préfixes sont divisés en deux groupes principaux :
- Advance : cette catégorie inclut tous les profils de préfixe disponibles dans Advance Steel. Leurs propriétés ne peuvent pas être modifiées.
- Utilisateur : cette catégorie inclut une copie de tous les profils de préfixes de la catégorie Advance et peut être modifiée.
Accès à la commande
Dans l'onglet Documents
le groupe de fonctions Outils repérage, cliquez sur
(Paramétrage des préfixes de repérage).
Ligne de commande : _AstM5PrefixConfigurationExplorer

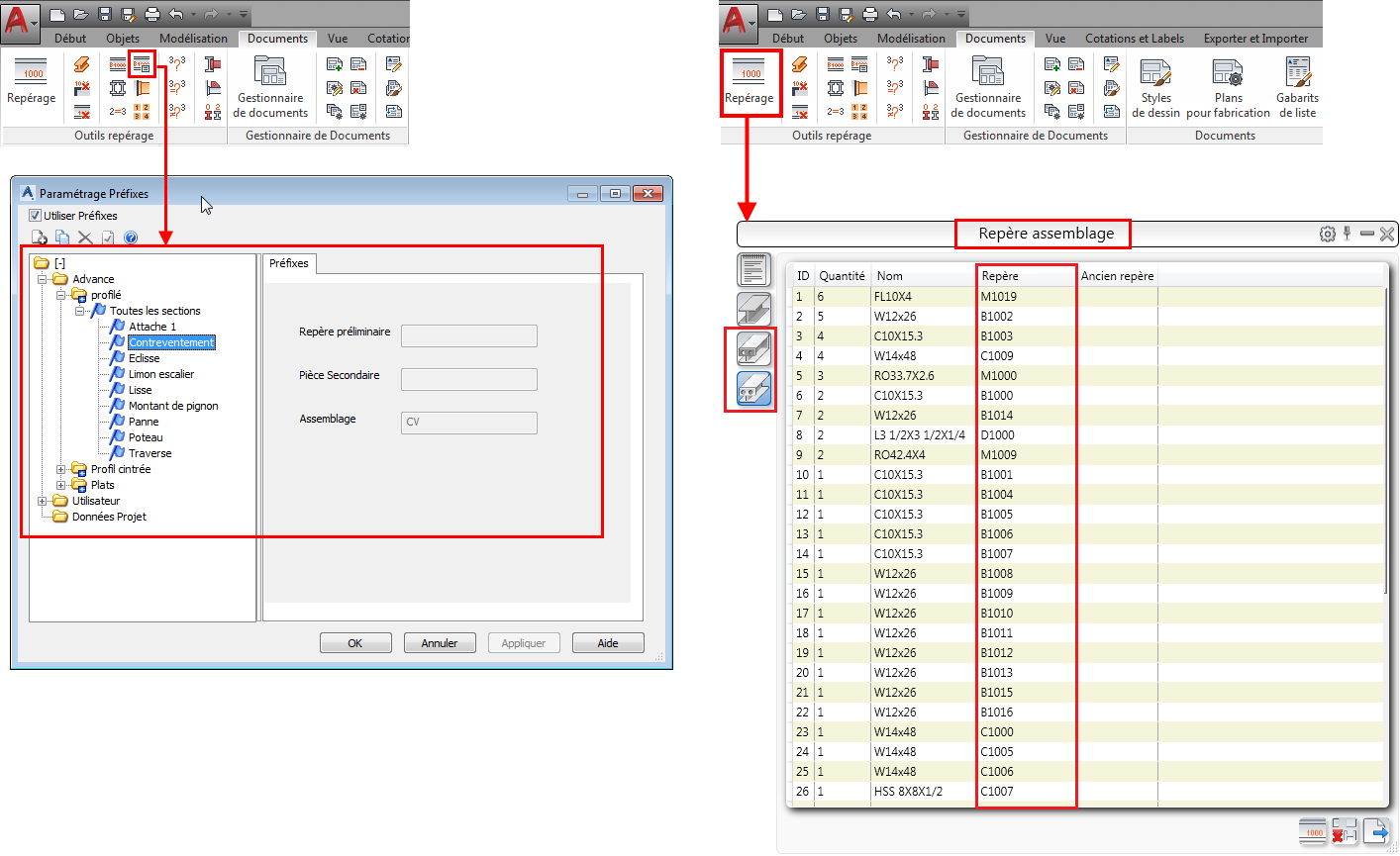

- Dans l'onglet Documents le groupe de fonctions Outils repérage, cliquez sur (Paramétrage des préfixes de repérage). La boîte de dialogue Paramétrage Préfixes s'affiche.
- Cochez la case Utiliser Préfixes.
- Sur le côté gauche de la boîte de dialogue, cliquez avec le bouton droit de la souris sur le profil requis et choisissez Rendre comme profil courant dans le menu contextuel.
- Le profil courant sera utilisé pour la numérotation.
- Dans l'onglet Documents le groupe de fonctions Outils repérage, cliquez sur (Paramétrage des préfixes de repérage). La boîte de dialogue Paramétrage Préfixes s'affiche.
- Cochez la case Utiliser Préfixes.
- Sélectionnez la catégorie Utilisateur.
- Cliquez sur
(Nouveau) ou cliquez avec le bouton droit de la souris et choisissez Nouveau profil dans le menu contextuel.
- Dans la boîte de dialogue Nouveau profil, entrez le nom du profil.
- Cliquez sur OK.
- Le nouveau profil apparaît sur le côté droit de la boîte de dialogue. Vous pouvez le configurer ou le définir comme profil courant.
- Dans la boîte de dialogue Paramétrage Préfixes, pour le groupe Advance, sélectionnez la catégorie à déplacer vers un autre profil de préfixe.
- Cliquez sur
(Copier).
- Dans la boîte de dialogue Sélectionner le besoin, sélectionnez le groupe dans lequel vous souhaitez déplacer la catégorie sélectionnée.
- Cliquez sur OK.
- Dans la boîte de dialogue Copier les données au profil, sélectionnez un profil de préfixe dans la liste déroulante.
- La catégorie sélectionnée est copiée dans le profil de préfixe.
Pour configurer un nouveau profil de préfixe
Pour un nouveau profil de préfixe, il est possible de définir les préfixes de chaque objet de profil. Ajoutez un nouveau type d'objet dans le profil sélectionné, puis définissez les préfixes.
Définissez les types d'objet dans le profil sélectionné (nouveau profil)
- Dans la fenêtre Paramétrage Préfixes, sélectionnez le profil de préfixe à configurer.
- Cliquez avec le bouton droit de la souris, puis choisissez Nouveau dans le menu contextuel.
- Dans la boîte de dialogue Nouveau Préfixe, sélectionnez les objets pour lesquels le préfixe est défini. Cette sélection agit comme un filtre pour les objets du modèle 3D.
- Sélectionnez le type d'objet (poutre, tôle, boulon, etc.).
- Sélectionnez le rôle de modèle dans la structure.
- Si l'objet est de type Poutre, sélectionnez le sous-type de profil.
- Cliquez sur OK.
- Dans le groupe de fonctions Arborescence, le nouveau profil de préfixe contient le type de l'objet ajouté. Vous pouvez à présent définir le préfixe séparément pour les numéros de pièces uniques et principales. Cette configuration utilisateur est enregistrée pour être réutilisée dans vos futurs projets.
- Dans la fenêtre Paramétrage Préfixes, sélectionnez le profil de préfixe à supprimer.
- Cliquez sur
(Supprimer).
- Confirmez en cliquant sur Oui dans la boîte de dialogue de confirmation.
- Le profil de préfixe est supprimé.
Affecter des préfixes à différents types d'éléments conformément à la configuration des préfixes
