Découvrez comment créer la pièce principale d'un assemblage et d'autres pièces d'assemblage.
Crée la pièce principale d'un assemblage
Cet outil vous permet de définir manuellement la pièce principale d'un assemblage et de saisir le repère de pièce principale. Le repère de pièce principale n'est pas modifié après l'exécution de la numérotation.
Accès à la commande
Dans l'onglet Documents
le groupe de fonctions Outils repérage, cliquez sur
(Définir pièce principale de l'assemblage).
Ligne de commande : _AstM4CommCreateMainPart
Crée la pièce principale d'un assemblage
- Dans l'onglet Documents le groupe de fonctions Outils repérage, cliquez sur (Définir pièce principale de l'assemblage).
- Sélectionnez la pièce devant être la pièce principale. La boîte de dialogue Objet apparaît avec l'onglet Repère sélectionné.
- Entrez la marque d'ensemble.
- Fermez la boîte de dialogue.
Créer une pièce d'ensemble
Les pièces connectées (par les soudures/boulons en atelier) peuvent être affectées à une pièce d'assemblage. Les pièces connectées à la pièce d'assemblage deviennent automatiquement des pièces attachées. Un objet de boîte bleue (la pièce d'assemblage) est créé autour des pièces connectées.
Accès à la commande
Dans l'onglet Documents le groupe de fonctions Outils repérage, cliquez sur
(Créer pièce d'assemblage).
Ligne de commande : _AstM4CommCreateAssemblyMainPart
Créer une pièce d'ensemble
- Dans l'onglet Documents le groupe de fonctions Outils repérage, cliquez sur (Créer pièce d'assemblage).
- Sélectionnez l'une des pièces connectées et appuyez sur la touche Entrée. La boîte de dialogue Objet apparaît avec l'onglet Repère sélectionné.
- Entrez une marque d'assemblage.
- Fermez la boîte de dialogue.

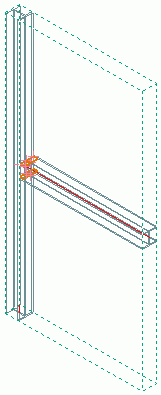

- Les objets sélectionnés se transforment en une pièce principale avec le repère d'assemblage défini. Un objet de boîte bleue (la pièce d'assemblage) est créé autour des pièces connectées et devient la partie principale de l'assemblage.
Exemple :
Les escaliers ont normalement un limon comme pièce principale et toutes les autres pièces sont des pièces attachées. Par conséquent, les limons identiques ont des marques différentes (en fonction de la méthode de numérotation). L'outil Créer pièce d'assemblage () crée une boîte de pièces d'assemblage devenant le titre de la pièce principale dans la nomenclature structurée. Toutes les pièces à l'intérieur de la zone bleue sont attachées et sont répertoriées avec les repères de pièces secondaires (c'est-à-dire que les deux limons auront le même repère).
