Cette procédure permet de créer un style d'élément de structure à l'aide de l'Assistant du style des éléments de structure. Vous pouvez créer une forme d'élément de structure dans le style sur la base de l'un des 19 types de formes disponibles dans le Catalogue des éléments de structure. Les unités du dessin en cours déterminent les unités du style que vous créez.
- cliquez sur l'
.
- Sélectionnez le type de forme d'élément de structure à créer, puis cliquez sur Suivant.
Sélection d'une forme d'élément de structure type
- Entrez les cotes de la forme, puis cliquez sur Suivant.

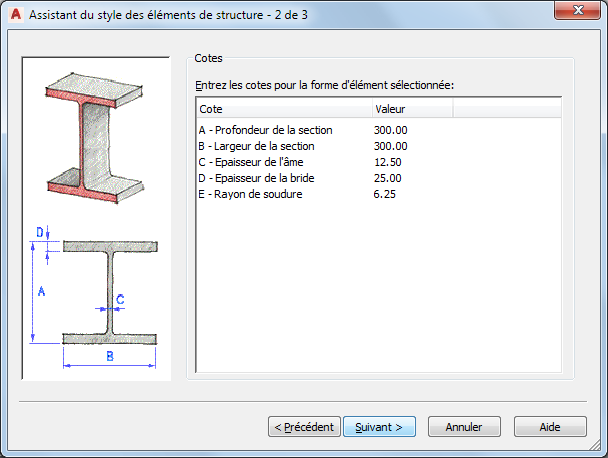

Entrée des cotes de l'élément de structure
- Attribuez un nom au nouveau style d'élément de structure et cliquez sur Terminer.

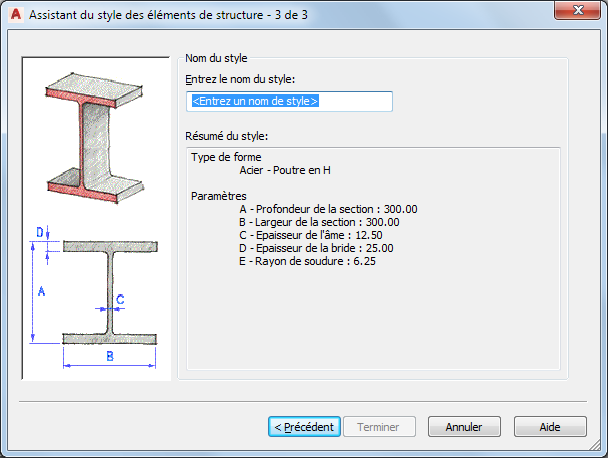

Entrée du nom d'un style d'élément de structure
Vous ne pouvez pas utiliser les caractères spéciaux suivants dans les noms de style :
- Signes "Inférieur à" et "Supérieur à" (< >)
- Barre oblique et barre oblique inverse (/ \)
- Guillemets doubles (")
- Deux points (:)
- Point virgule (;)
- Point d'interrogation (?)
- Virgule (,)
- Astérisque (*)
- Barre verticale (|)
- Signe Egal (=)
- Apostrophe inversée (`)
Vous pouvez accéder au style créé dans le Gestionnaire des styles, créer un outil d'élément de structure à partir du style, modifier un outil existant afin d'utiliser ce style ou appliquer le style à un élément existant.
