Pour créer des conditions d'interférence d'éléments de structure

Suivez cette procédure pour créer des conditions d'interférence d'éléments de structure. Généralement, après la création des conditions d'interférence d'un élément de structure, vous gelez le calque sur lequel les objets d'interférence sont placés. Si vous déplacez ou modifiez les objets, l'élément de structure s'adapte automatiquement.

Remarque : Les objets utilisés pour les conditions d'interférence ne sont pas inclus pour l'option Aire dans la commande LIST ni dans les résultats renvoyés par la requête de nomenclature.

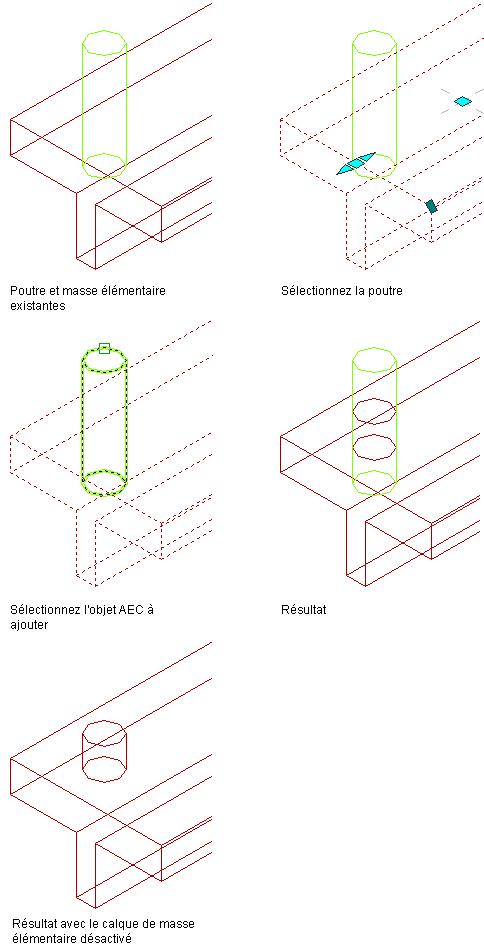

1. Créez un ou plusieurs objets à l'emplacement réel auquel vous souhaitez insérer la condition d'interférence par rapport à l'élément de structure.
2. Sélectionnez l'élément de structure.
3. Cliquez sur l'onglet Elément de structuregroupe de fonctions Modifierliste déroulante Condition d'interférenceAjouter.
4. Sélectionnez les objets à utiliser comme conditions d'interférence, puis appuyez sur la touche Entrée.


   Remarque : Les objets AEC provenant de fichiers référencés en externe (Xréfs) peuvent être ajoutés à un élément de structure en tant que conditions d'interférence si les critères suivants sont respectés :

   • L'objet est un corps 3D.
   • La Xréf est connue.
   • La Xréf est en lecture/écriture.
   • La Xréf n'est pas verrouillée ni ouverte par un autre utilisateur.
   • La Xréf est chargée.
