Pour modifier des éléments de structure à l'aide des poignées, consultez les illustrations et la procédure à suivre décrites dans cette rubrique.
Modification des cotes des éléments de structure
- Sélectionnez l'élément de structure.
- Sélectionnez la poignée associée à la cote à modifier.

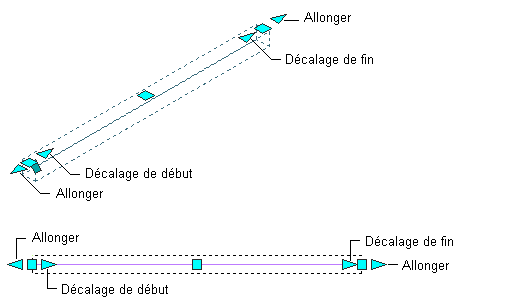

Poignées de longueur, de décalage de début et de fin d'une jambe de force ou d'une poutre droite

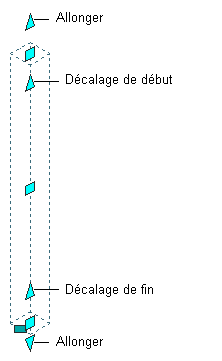

Poignées de longueur, de décalage de début et de fin d'un poteau droit
Poignées des angles de début et de fin, du rayon et des décalages de début et de fin d'une poutre ou d'une jambe de force incurvée

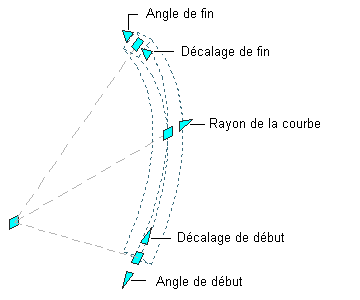

Poignées des angles de début et de fin, du rayon et des décalages de début et de fin d'un poteau incurvé
- Faites glisser la poignée jusqu'à la cote souhaitée et cliquez une fois ou entrez une valeur.
Modification de l'emplacement d'un élément de structure
- Sélectionnez l'élément de structure.
Sélectionnez la poignée d'emplacement pour modifier la position de l'élément de structure ou la poignée de roulis pour changer le roulis (rotation de l'élément autour de son axe extrudé).

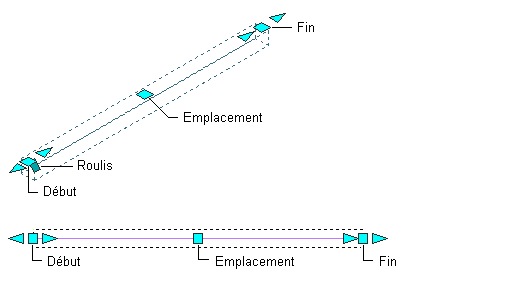

Poignées d'emplacement et de roulis d'une poutre ou d'une jambe de force droite

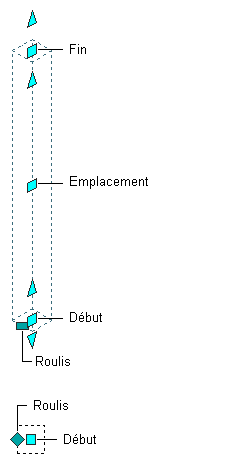

Poignées d'emplacement et de roulis d'un poteau droit

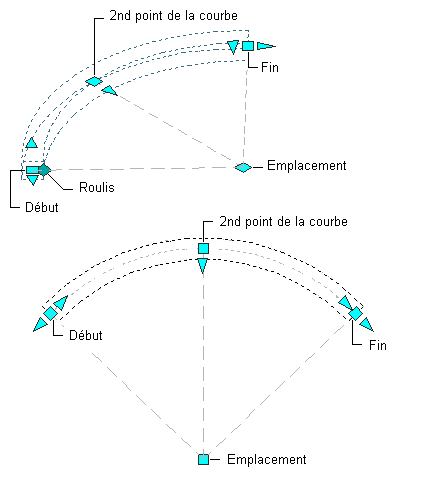

Poignées d'emplacement et de roulis d'une poutre ou d'une jambe de force incurvée

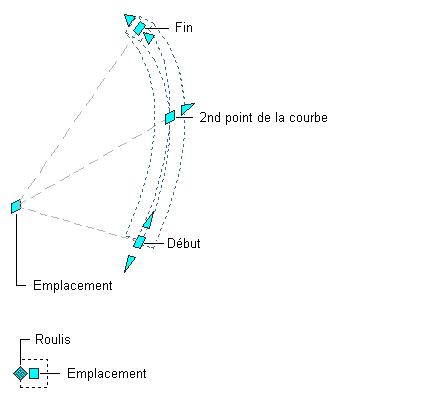

Poignées d'emplacement et de roulis d'un poteau incurvé
En vue de modèle, la poignée d'emplacement propose six options d'édition, accessibles en appuyant sur la touche Ctrl. Pour chaque plan dans lequel vous pouvez déplacer l'élément (XY, YZ ou XZ), vous avez la possibilité de conserver ou rompre les connexions avec les autres éléments de structure.
Si vous choisissez de conserver les connexions, elles ne sont pas forcément toutes conservées pour chaque type de déplacement. La conservation des connexions dépend de l'emplacement du déplacement (à l'intérieur ou à l'extérieur du plan), de la façon dont les éléments sont connectés et des types d'éléments impliqués. En règle générale, les poteaux sont prioritaires sur les poutres et les jambes de force pour la définition du comportement des éléments connectés lorsque l'un d'entre eux est déplacé. Le tableau suivant décrit ce comportement :
Si vous souhaitez conserver les connexions lorsque vous déplacez... Action... un poteau les autres poteaux, poutres et jambes de force connectés à une extrémité du poteau se déplacent également. Leur longueur et leur orientation sont modifiées afin de conserver la connexion. Ceci s'applique également aux autres éléments connectés dans la longueur d'un élément connecté au poteau par son extrémité. Les éléments de structure connectés dans la longueur du poteau sont étendus ou raccourcis pour que la connexion soit conservée. Leur orientation ne change pas, à moins que le poteau ne soit plus dans le plan. Par exemple, si un poteau est déplacé dans le plan XY, les poutres ou jambes de forces connectées dans sa longueur restent connectées, même si leur orientation change. une poutre ou une jambe de force les autres poutres et jambes de force connectées à une extrémité de la poutre ou jambe de force se déplacent également. Leur longueur et leur orientation sont modifiées afin de conserver la connexion. Les éléments de structure connectés dans la longueur de la poutre ou de la jambe de force sont étendus ou raccourcis pour que la connexion soit conservée. Leur orientation ne change pas, à moins que le poteau ne soit plus dans le plan. Par exemple, si une poutre faîtière est déplacée verticalement, les chevrons connectés dans sa longueur restent connectés, même si leur orientation est modifiée. Le mode d'édition par défaut conserve les connexions pour les déplacements le long du plan XY. En vue en plan, la poignée d'emplacement est restreinte à des déplacements sur un plan. Vous pouvez toutefois conserver ou rompre les connexions.
- Faites glisser la poignée jusqu'à la valeur souhaitée et cliquez une fois ou entrez une valeur et appuyez sur la touche Entrée.
Si vous souhaitez entrer une valeur pour la deuxième direction dans l'un ou l'autre des modes d'édition (par exemple, dans la direction Y si vous avez choisi le mode Modifier le long du plan XY), appuyez sur la touche Tab pour accéder à la deuxième direction.
Vous pouvez également verrouiller le déplacement d'un élément de structure le long d'une direction donnée. Si vous appliquez une valeur à l'une des directions de cote dans le mode d'édition actuel, puis appuyez sur la touche Tab, le mouvement de l'élément de structure est limité à la deuxième direction de cote. En cas d'édition le long du plan XY, par exemple, vous pouvez entrer une valeur pour la cote X, puis appuyez sur la touche Tab. Cela a pour effet de verrouiller la cote X par rapport à cette valeur et de restreindre le déplacement de l'élément de structure en fonction de la direction de cote Y.

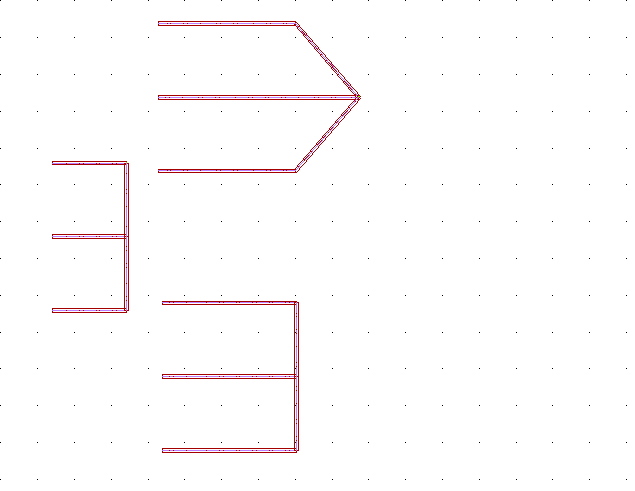

- Cliquez avec le bouton droit de la souris, puis choisissez Désélectionner tout pour désactiver les poignées. Remarque : Lorsque vous sélectionnez à l'aide de la touche Maj les poignées d'emplacement des poutres connectées, les extrémités communes se déplacent à une distance approximativement deux fois supérieure à la distance de la poignée que vous déplacez. Dans l'exemple ci-dessous, si vous sélectionnez à l'aide de la touche Maj les deux poutres verticales dans la structure sur la gauche, puis déplacez une poignée vers la droite, vous obtenez une configuration comparable à celle de l'angle supérieur droit. Pour obtenir une configuration semblable à celle de l'angle inférieur droit, vous devriez sélectionner les cinq poutres à l'aide d'une sélection ou d'un polygone de capture, puis utiliser la commande ETIRER. Les poutres se déplacent également sur une distance deux fois supérieure à la distance attendue lorsqu'elles sont attachées à des poteaux sur une grille de poteaux et lorsque la grille, les poteaux et les poutres sont tous sélectionnés. Si vous sélectionnez et déplacez uniquement la grille, les poteaux et les poutres se déplacent également, conservant leurs positions relatives.
