Le Catalogue des éléments de structure contient des spécifications de différents types et tailles de formes de structure standard. Vous pouvez parcourir le catalogue, sélectionner une forme, puis créer un style d'élément de structure contenant cette forme. Lorsque vous créez un élément de structure à l'aide de ce style, celui-ci applique la forme de l'élément.
Organisation du Catalogue des éléments de structure
Le volet gauche du Catalogue des éléments de structure contient des formes de structure standard, classées dans une arborescence semblable à celle de l'Explorateur Windows
. Dans cette arborescence sont classés plusieurs catalogues conformes aux normes sectorielles, en fonction de l'unité (anglo-saxonne ou métrique), puis du type de matériau.
Catalogue des éléments de structure
Parcours du catalogue
Vous pouvez ouvrir tous les niveaux de l'arborescence situés sous une unité ou un matériau afin d'afficher tous les types de formes de structure disponibles dans le catalogue. Lorsque vous sélectionnez un type de forme dans l'arborescence, un aperçu de la forme accompagnée de ses cotes s'affiche dans le volet supérieur droit. Toutes les tailles du type de forme disponibles dans le catalogue apparaissent dans le volet inférieur droit.
Si vous avez créé un élément de structure dans un dessin à partir d'un style du catalogue, vous pouvez rechercher cette forme à partir de l'élément dans le dessin.
Création de styles d'éléments de structure à partir des formes du catalogue
Lorsque vous créez un style d'élément de structure dans le catalogue, les cotes de la forme du catalogue sélectionnée définissent et stockent la forme dans le style.
Par exemple, les cotes de la poutre en acier sélectionnée dans l'illustration précédente sont notamment la profondeur (p), la largeur (la) et l'épaisseur de la bride (eb) et l'épaisseur de l'âme (eâ). Lorsque vous créez un style, ces cotes créent la forme suivante qui sera ensuite stockée dans le style.

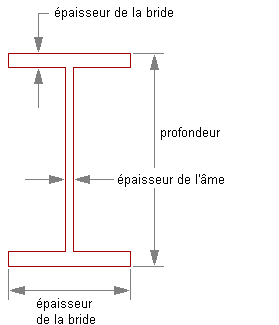

Paramètres transversaux de la forme de structure à bride large
Lorsque vous créez une poutre dans votre dessin à l'aide de ce style, ce dernier détermine la forme de la poutre. Lors de la création de cette poutre, vous devez indiquer sa longueur, les décalages de début et de fin, sa justification et son roulis.
Contenu du Catalogue des éléments de structure
Lorsque vous affichez le Catalogue des éléments de structure, vous pouvez consulter son contenu dans le fichier catalogue par défaut, -AecStructural.apc. Ce fichier se situe à l'emplacement suivant : C:\Program Files\AutoCAD Architecture <version>\Catalogs\Structural.
D'autres fichiers catalogue devraient être disponibles à l'avenir sur le site Web d'Autodesk ou vous pouvez également créer vos propres fichiers catalogue.
