La géométrie des éléments de structure est créée par une forme incluse dans le style de l'élément de structure extrudé le long de l'axe de l'élément. Chaque forme peut être composée de différents niveaux de détail, ce qui permet d'obtenir différents types d'affichage de l'élément de structure qu'elle définit. Chaque élément de structure peut avoir plusieurs représentations d'affichage pratiquement semblables. Chaque représentation affiche la forme de structure dans un niveau de détail différent.
Par exemple, vous pouvez utiliser les représentations d'affichage Plan, Plan détaillé et Plan non détaillé pour afficher une vue en plan d'un élément de structure.

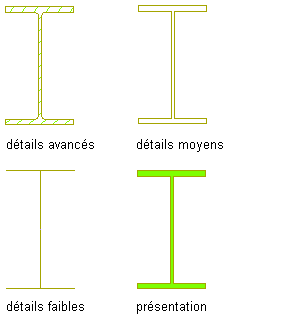

Affichage d'un élément de structure avec les représentations d'affichage Plan détaillé, Plan non détaillé et Plan

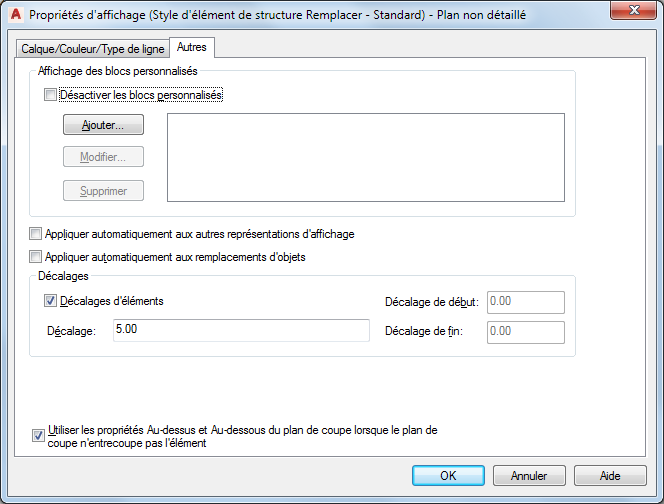

La représentation d'affichage Plan non détaillé affiche l'élément avec des lignes et des arcs simples. Vous pouvez utiliser cette représentation d'affichage pour créer un plan de charpente vu du dessus, où un poteau peut être représenté sous forme d'une ligne simple. La représentation d'affichage Plan non détaillé comprend deux composants d'affichage, Esquisse de poutre et Esquisse de jambe de force. Vous pouvez modifier les propriétés d'affichage de ces composants (calque, couleur, type de ligne, etc.) pour différencier l'affichage des poutres et des jambes de force. Dans l'onglet Autres de la boîte de dialogue des remplacements de styles correspondant à cette représentation d'affichage, vous pouvez également ajouter des décalages entre les éléments afin de les afficher comme dans un plan de charpente vu du dessus. Notez que l'option Décalages d'éléments s'applique uniquement aux décalages de début et de fin. La valeur de décalage s'applique uniquement aux jambes de force de structure. Elle vous permet de les décaler horizontalement, de sorte qu'elles restent visibles même lorsqu'elles sont placées directement sous une poutre.
Dans les représentations d'affichage Plan et Plan détaillé, ce même poteau est représenté par des polylignes fermées. Ces représentations permettent de visualiser la géométrie du poteau. Toutefois, la représentation Plan détaillé est plus précise car elle affiche les raccords. Pour améliorer les performances de modélisation, utilisez la représentation Plan; pour ajouter un niveau de détail aux dessins détaillés, utilisez la représentation Plan détaillé.
Le tableau ci-dessous décrit les représentations d'affichage des éléments de structure et leur utilisation :
| Utilisation de cette représentation d'affichage… | Pour… |
|---|---|
| Elévation | afficher une vue en élévation d'un élément de structure avec une forme géométrique simplifiée pour de meilleures performances lors de la création du modèle. |
| Elévation détaillée | afficher une vue en élévation d'un élément de structure détaillé. |
| Logique | afficher l'axe extrudé d'un élément de structure et les connexions entre les éléments. Des connexions sont automatiquement établies entre les éléments lorsque leurs extrémités se touchent ou lorsqu'une de leurs extrémités rencontre un point de l'axe extrudé d'un autre élément. |
| Modèle | afficher un élément de structure3D avec une forme géométrique simplifiée pour de meilleures performances lors de la création du modèle. |
| Modèle détaillé | afficher un élément de structure 3D de manière détaillée. |
| Plan | afficher un élément de structure 2D de façon moins détaillée que la représentation d'affichage Plan détaillé afin d'améliorer les performances. Les éléments sont affichés sous forme de polylignes fermées et non de lignes et d'arcs comme dans la représentation Plan non détaillé. |
| Plan détaillé | afficher un élément de structure 2D de manière détaillée. |
| Plan non détaillé | afficher un élément de structure 2D avec des lignes et des arcs simples afin de créer un plan de charpente vu de dessus. Comprend une composante d'affichage Esquisse de poutre et Esquisse de jambe de force pour différencier les poutres et les jambes de force dans la vue en plan. |
| Plan Présentation | afficher un élément de structure 2D avec des hachures solides (poche) pour les dessins dans la vue en plan |
| Plan Intensité atténuée | afficher un élément de structure 2D dans la partie atténuée d'un plan d'étage atténué, avec des composants et des hachures plus claires que d'autres objets. |
| Réfléchi | afficher un élément de structure 2D dans un plan de faux-plafond. |
| Intensité atténuée réfléchie | afficher un élément de structure 2D dans la partie atténuée d'un plan de faux-plafond atténué, avec des composants et des hachures plus claires que d'autres objets. |
